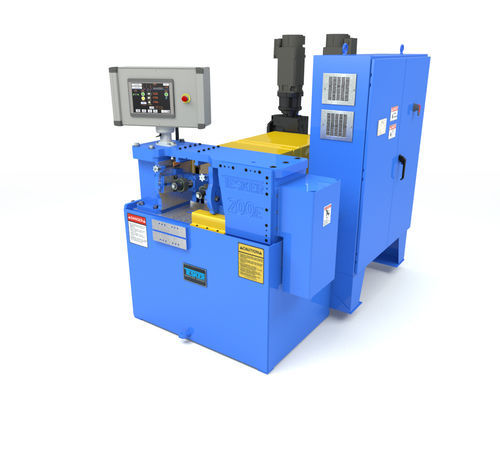

ねじ転造盤 200E

概要
Tesker Model 200E は、インフィードおよびスルーフィードによるスタッドやねじ棒の転造用に設計された2ダイねじ転造機です。高トルクのローラーと調整可能な転造圧を備え、工業生産における安定した繰返し性能を提供します。

機械仕様（製品表より）

• タイプ: Infeed & Thrufeed
• 容量: 2 inches
• 転造圧: 最大24,000 lbs.まで調整可能

モーター

• 主軸駆動: 15 HP
• クーラント: 1/4 HP、容量 50 Gal

ダイ（型）

• 最大直径: 6 inches
• 最大面幅: 3-1/2 inches
• 主軸サイズ: 1-1/2 inches（他のサイズあり）
• 主軸速度: 可変
• 主軸回転数: 45 - 200 RPM（他の速度あり）

設置寸法

• 幅: 56 inches
• 長さ: 66 inches
• 高さ: 62 inches
• 重量: 3,000 lbs.

Tesker Model 200E 2-ダイ 標準装備

• Tie Arm Hydraulic Stop Block Assembly — スルーフィード棒の過転造を防止する調整可能な機械式ストップ。

Tesker Model 200E 2-ダイ 付属オプション

• サーボドライブ — HMIからのラジアルダイ整列が可能な独立主軸制御
• ねじ長さ制御リミットスイッチ — 棒の一部にねじを転造する際のねじ長さ位置決め
• ラジアルダイ整列カップリング — 近接肩部での整列に有用な片方の主軸を別個に回転調整
• フロント 'L' サポートおよびフロントバー供給治具 — 機械前面に取り付ける調整可能なワーク固定具
• スプリング式リアストップアセンブリ（ベース付） — インフィード転造のためのスプリング式パートストップ
• スプリング式ストップ付パートホールドダウン — 操作者の手が安全な距離にあるよう手動で固定
• Versa III 自動給油システム — 給送スライドの自動給油
• Oil 1 Shot 手動給油ユニット — 給送スライド用手動ポンプ式オイラー
• 密閉式トーイン指示器 — 左メインヘッドダイのテーパ調整参照
• アウトボードローラサポート（1セット/2個） — 主軸支持ブロック後方のワーククリアランス拡大
• センタースタンド（1セット/2個） — センター管を支持
• センターサポートチューブ — 機種ごとに必要（後方から部品が出る場合）
• 上部支持ホルダー — 高速スタッドおよびねじ棒用にダイとワーク支持刃の間の材料を保持
• 供給および受け取り治具 — 特定用途向けのカスタム治具

技術仕様

• タイプ: Infeed & Thrufeed
• 容量: 2 inches
• 最大ダイ直径: 6 inches
• 最大ダイ面幅: 3-1/2 inches
• 主軸サイズ: 1-1/2 inches（他のサイズあり）
• 主軸駆動: 15 HP
• 主軸回転数: 45 - 200 RPM（可変；他の速度あり）
• 転造圧: 最大24,000 lbs.まで調整可能
• クーラント: 1/4 HP；容量 50 gallons
• 設置寸法: 56" W x 66" L x 62" H
• 重量: 3,000 lbs.
• 電気: NFPA 79 準拠で 480 V、3 相、60 Hz に配線（他電圧は追加費用で対応）

全モデルは NFPA 79 規格に従い 480 V、3 相、60 Hz で配線されています。他の電圧は追加費用で対応可能です。仕様は予告なく変更される場合があります。作業内容により治具や追加保護具が必要になる場合があります。Tesker Manufacturing Corporation は、第三者によって設計、製作、または設置された治具や保護具に対する責任を負いません。
