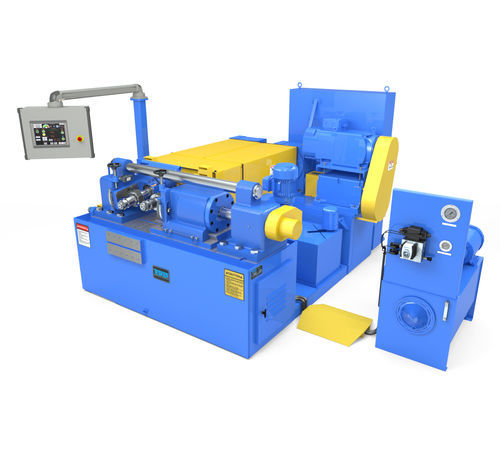

ねじ転造盤 440E

高精度

モデルキャッチコピー
より硬い合金に対応するさらなるパワー

概要
高い強度と剛性を目的に設計されたTesker Model 440E 2ダイねじ転造機は、過酷な用途でもコスト効率の高い信頼性を提供します。本機はインフィードおよびスルーフィードの両方式に対応し、複数のスピンドルサイズと回転数に合わせて構成可能です。

Tesker Model 440E 2ダイ 機械仕様：
タイプ：インフィード & スルーフィード
能力：4-1/2"
転造圧：最大125,000 lbs.まで調整可能

モーター
スピンドル駆動：60 HP（可変）/40 HP（4速）
油圧：5 HP、容量50 Gal
クーラント：1/2 HP、容量120 Gal

ダイ（模具）
最大直径：9"
最大面幅：8"
スピンドルサイズ：3"（他サイズあり）
スピンドル速度：可変または手動4速
スピンドル回転数：10 - 170（他の速度あり）

フロア寸法
幅：92"
長さ：102"
高さ：68"
重量：16,000 lbs.

すべてのモデルはNFPA 79基準に従って、240Vまたは480V、3相、60Hzで配線されています。その他の電圧は追加費用で対応可能です。仕様は予告なく変更される場合があります。加工する作業により治具や追加のガードが必要になる場合がありますのでご注意ください。Tesker Manufacturing Corporationは、第三者が設計、製作、設置した治具やガードに関して責任を負いません。

標準装備

• サーボドライブ - スピンドル駆動軸の高精度独立制御。部品点数とメンテナンスを削減。HMIインターフェースからのモータ制御でラジアルダイの調整が可能。

選択可能なオプション

• Versa III 自動給油システム - フィードスライド用自動給油システム。
• 油圧スローリリースバルブ - 重負荷転造時に使用；ねじ型の変形を防ぐために転造力をゆっくり解除する機能。
• スピンドル回転数タコメーター - スピンドルの回転数を表示。
• ねじ長さ制御リミットスイッチ - ロッドの一部にねじを転造する際に使用；所望のねじ長さを得るための位置決めが可能。
• ラジアルダイアライメントカップリング - インフィードまたは遅進給のヘリカルダイに合わせるため、一方のスピンドルを別個に回転調整可能にする。
• フロントLサポート（フロントバー給餌治具含む） - 機械前面に取り付ける調整可能なワークホルダー。
• スプリング式リアストップアセンブリ（ベース付） - インフィード転造時に部品を位置決めし、微小な部品移動を許容するスプリング式。
• スプリング式ストップ付きパートホールドダウン - 手動操作；サポートブレード上で部品を保持し、転造中に指を安全な距離に保つ。
• タイアーム油圧ストップブロックアセンブリ - スルーフィード棒の後端を過度に転造するのを防ぐ調整可能な機械的ストップ。
• 封入型トーインインジケーター - 部品のテーパーに合わせて左メインヘッドダイを調整するための基準を提供。
• アウトボードローラサポート（1セット/2個） - スピンドルサポートブロックの後方；部品のクリアランスを増やす。
• センタースタンド（1セット/2個） - センターチューブを支持。
• センターサポートチューブ（サイズごとに1本必要） - 機械後部から出る部品を収める；サイズごとに1本必要。
• アッパーサポートホルダー - 高速スタッドやネジ棒の走行用に、ダイとワークサポートブレード間で材料を捕捉。
• 給餌および受け取り治具 - 特定のニーズに合わせて設計されたカスタム治具。

技術仕様

• タイプ：インフィード & スルーフィード
• 能力：4-1/2"
• 転造圧：最大125,000 lbs.まで調整可能
• スピンドル駆動：60 HP（可変） / 40 HP（4速）
• 油圧：5 HP、50 Gal 容量
• クーラント：1/2 HP、120 Gal 容量
• 最大ダイ径：9"
• 最大面幅：8"
• スピンドルサイズ：3"（他サイズあり）
• スピンドル速度：可変または手動4速
• スピンドルRPM：10 - 170（他の速度あり）
• フロア幅：92"
• フロア長：102"
• 高さ：68"
• 重量：16,000 lbs.
• 電気：NFPA 79に従って240 または 480V、3相、60Hzで配線（他の電圧は利用可能）
