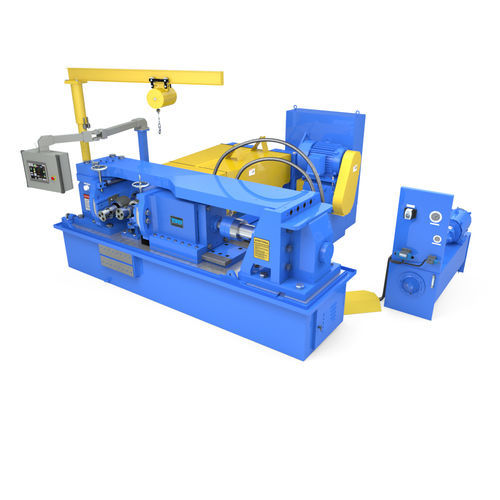

ねじ転造盤 840E

油圧式高精度

概要
Tesker Model 840E 2ダイは、infeed & thrufeed方式の大径・重切削向けねじ圧入（ローリング）機です。最大通径24"、圧締力は最大650,000 lbまで調整可能です。

主な仕様

• タイプ：Infeed & Thrufeed
• 能力：24"
• 圧締力：最大650,000 lb（調整可能）
• スピンドル駆動：100 HP
• 油圧：30 HP（容量100 Gal）
• 冷却：3/4 HP（容量200 Gal）
• ダイ最大直径：16"
• ダイ最大面幅：15"
• スピンドルサイズ：5-1/2"（他サイズ対応可）
• スピンドル速度：可変（回転数 2 - 50 RPM、他速度対応可）
• 床面寸法（幅 x 奥行 x 高さ）：216" x 255" x 106"（クレーン付）
• 重量：96,000 lb
• 電気：NFPA 79準拠で240または480 V、3相、60 Hz（他電圧対応可）

モーターとユーティリティ
100 HPのスピンドル駆動、100 Galタンク付きの30 HP油圧モーター、200 Galタンク付きの3/4 HP冷却ポンプを装備。NFPA 79準拠での配線。代替電圧・周波数対応可能です。

ダイおよび治具
直径16"、面幅15"までのダイに対応。標準スピンドルは5-1/2"で可変速度。スルーフィード用のセンタースタンドおよびセンターサポートチューブが利用可能で、部品に合わせた他サイズのスピンドル・ダイも手配できます。

標準装備

• サーボドライブ — スピンドル駆動軸の高精度独立制御。構成部品および保守を削減。HMIからのモータ制御でラジアルダイのアライメントが可能。

オプション

• フロント「L」サポート（フロントバー供給治具含む）
• スプリング式リアストップアセンブリ（ベース付）
• Versa III 自動給油システム
• ハイドロリック・スローリリースバルブ（重巻き用、力を段階的に解除）
• スピンドルRPMタコメーター
• ラジアルダイアライメントカップリング（スピンドル間の同期調整）
• エンクロージド・トゥーイン指示器（部品テーパー調整用）
• センタースタンド（セット／2個）
• センターサポートチューブ（サイズごとに1本必要）
• エアバランサージブクレーン（大型ダイ交換補助）
• 供給・受け取り用カスタム治具

据付・安全に関する注意
仕様は予告なく変更される場合があります。治具や追加ガードが必要となる場合があり、外部が設計・製作・据付した治具やガードについては Tesker Manufacturing Corporation は責任を負いません。
