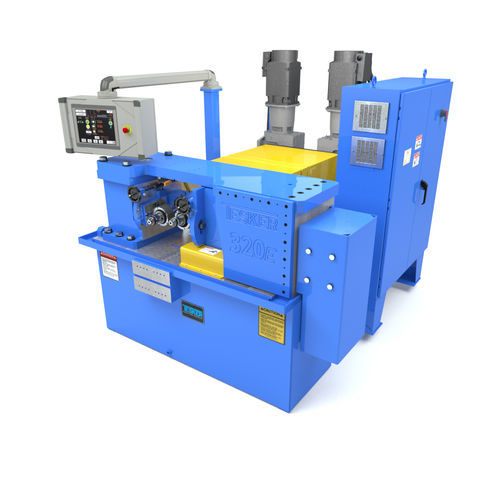

ねじ転造盤 320E

製品概要 人気の中型転造システム テスカー320型2ダイスねじ転造盤は、スピンドルを左右に傾斜させることができ、設置面積も省スペースです。 仕様（機械テーブルより） テスカー320E型2ダイスねじ転造盤仕様： タイプインフィード＆スルーフィード 能力： 3インチ 圧延圧力80,000ポンドまで調整可能 モーター - スピンドルドライブ：40 HP（可変速モデル）、30 HP（4速モデル モーター-油圧：5 HP、容量50 Gal モーター - クーラント：1/4 HP、容量80 Gal 金型-最大直径：8インチ 金型-最大面幅：5-1/2インチ 金型 - スピンドルサイズ： 2-1/2インチ（他のサイズも使用可能） 金型 - スピンドル速度：可変または4速マニュアル 金型 - スピンドル回転数: 20 - 120 (その他の回転数にも対応) フロア寸法 - 幅：76インチ フロア寸法 - 長さ：96" フロア寸法-高さ：52インチ 重量：10,000ポンド 全機種、480ボルト、3相、60ヘルツで稼動するようNFPA79基準に配線されています。その他の電圧は追加料金にて承ります。 仕様は予告なく変更されることがあります。 標準装備

サーボドライブ：スピンドル駆動軸の高精度独立制御。コンポーネントとメンテナンスの削減。

Versa III自動オイル潤滑システム：

油圧スローリリースバルブ：

スピンドル回転タコメーター：スピンドルの回転数を読み取ります：

：スピンドルの回転数を読み取ります。 利用可能なオプション

ねじ長さ制御リミットスイッチ：ロッドの一部にねじを転造するときに使用します。リミットスイッチの配置により、ねじ長さの位置決めが可能です：

フロントバーフィードフィクスチャを含むフロント "L "サポート：

スプリングロード式リアストップアセンブリー（ベース付き）

スプリングロード式リアストップアセンブリー（ベース付き）：

Part Hold Down with Spring Loaded Stop: 手で操作し、圧延中に指が安全な距離になるようにサポートブレード上で部品を保持します。

Tie Arm Hydraulic Stop Block Assembly (タイアーム油圧ストップブロックアセンブリー)：スルーフィードバーのテールエンドのオーバーロールを防ぐ調節可能なメカニカルストップ

密閉式トーイン・インジケーター：

油圧スローリリースバルブ（オプション）：重い転造で使用し、転造力をゆっくり解放してねじの変形を防ぎます。

アウトボードローラーサポート（1セット/2個）：スピンドルサポートブロックの後ろ側で、大型のヘッドボルトなどのパーツクリアランスを確保します。

センタースタンド（1セット/2個）：

センターサポートチューブ（各サイズに1本必要）：各サイズに1つずつ必要です。

アッパーサポートホルダー：高速スタッドとねじ切りロッドを実行するために、ダイとワークサポートブレードの間の材料をキャプチャします：

特殊なニーズに対応するカスタム設計の供給および受入れ治具。 特徴/仕様技術

• タイプ：インフィードおよびスルーフィード
• 容量（最大部品直径）：3"
• 圧延圧力：最大80,000ポンド（調整可能）
• スピンドル駆動力：40 HP（可変速）または 30 HP（4速）
• 油圧出力：5 HP、容量50 gal
• クーラントポンプ：1/4HP、80gal容量
• 金型-最大直径：8インチ
• 金型-最大面幅：5-1/2インチ
• スピンドルサイズ：2-1/2インチ（他のサイズも使用可能）
• スピンドル速度/RPM：
• スピンドル速度/回転数：可変または4速マニュアル、20～120 RPM（他の速度も使用可能）
• フロアフットプリント（幅×長さ×高さ）：76インチ×96インチ×52インチ
• 重量：10,000ポンド
• 電気的：480V、3相、60Hz（他の電圧も使用可能）

用NFPA 79に準拠。
