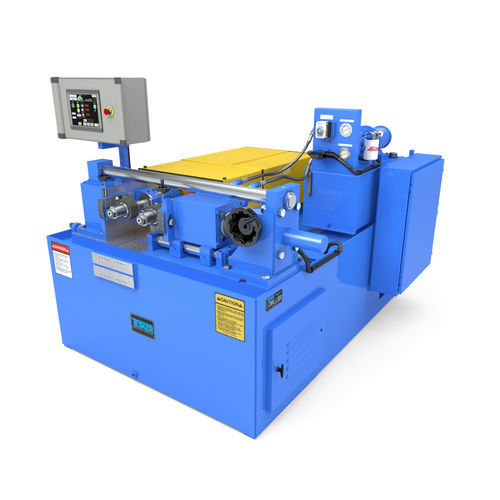

ねじ転造盤 236E

製品概要
Tesker Model 236E 2-Die は、インフィードおよびスルーフィード方式でボルト、ねじ棒、シャフトのねじ転造を行う機械です。可変のスピンドル回転数と調整可能な転造圧力により、量産工程に対応します。

主要仕様

• タイプ：Infeed & Thrufeed
• 能力：2-1/2"
• 転造圧力：最大 60,000 lb（調整可）
• スピンドル駆動モーター：40 HP
• 油圧モーター：3 HP（30 gal タンク）
• クーラントポンプ：1/4 HP（50 gal タンク）
• ダイス最大直径：7-5/8"
• ダイス最大フェイス幅：6"
• スピンドル寸法：2-1/2"（他サイズ対応可）
• スピンドル速度：可変（標準 50–200 RPM）
• 設置寸法（W×L×H）：77" × 87" × 67"
• 重量：8,500 lbs
• 電気仕様：NFPA 79 準拠、240 または 480 V、3 相、60 Hz（他電圧は対応可）

標準装備

• スピンドル回転数（RPM）タコメーター

オプション

• HMI によるラジアルダイ整列を含む独立スピンドル制御用サーボドライブ
• 部分ロッドの転造用ねじ長さ制御リミットスイッチ
• 回転合わせ用ラジアルダイラインナップカップリング
• フロント L サポートとフロントバー供給治具
• コイルスプリング式リアストップアセンブリ（ベース付）
• スプリング式ストップ付きワークホールドダウン
• タイアーム式油圧ストップブロック
• 自動給油システム Versa III または手動式 Oil 1-Shot
• 封入型トーイン指示器
• アウトボードローラーサポート（2 個/セット）
• センタースタンドおよびサイズ別センターサポートチューブ
• 高速スタッドおよびねじ棒用上部サポートホルダー
• 専用の供給・受け治具

用途と発注

• ボルト、ねじ棒、シャフトの大量生産に適合
• ワークの形状に応じてインフィードまたはスルーフィード運転が可能
• スピンドル寸法、回転数、電気仕様はカスタマイズ可能—見積り、納期、追加電圧や速度のご相談は Tesker までお問い合わせください
