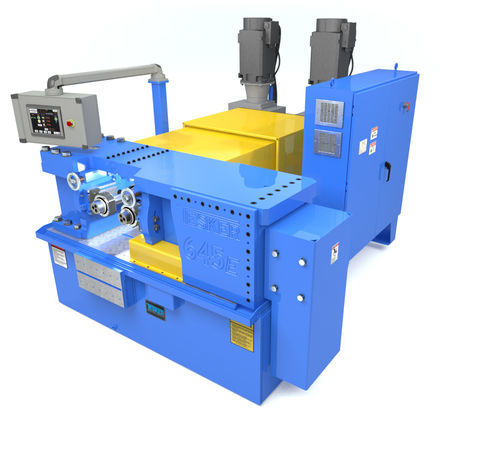

ねじ転造盤 645E

概要
Tesker Model 645E 2-Die は、インフィードおよびスルーフィード用途向けの高剛性ねじ転造機で、熱処理部品に対応します。調整可能な最大235,000 lbの轧制圧力を提供し、安定したねじ成形を実現します。

仕様
Tesker Model 645E 2-Die 機械仕様：
タイプ: Infeed & Thrufeed
容量: 6 in
轧制圧力: 最大235,000 lb（調整可）

モーター
主軸駆動: 75 HP（可変） / 50 HP（4速）
油圧: 10 HP、容量 80 Gal
クーラント: 1/2 HP、容量 120 Gal

ダイス
最大直径: 10 in
最大面幅: 7-1/2 in
主軸サイズ: 3-1/4 in（他サイズあり）
主軸速度: 可変または4速手動
主軸回転数: 10 - 125（他の速度あり）

設置寸法
幅: 87 in
長さ: 113 in
高さ: 52 in
重量: 21,000 lb

適合
すべてのモデルは NFPA 79 規格に準拠して配線されており、480 V、3相、60 Hz での運転に対応しています。その他の電圧は追加費用で対応可能です。仕様は予告なく変更される場合があります。用途により治具や追加ガードが必要となる場合があり、Tesker Manufacturing Corporation は第三者が設計・製造・設置した治具やガードに関して責任を負いません。

標準装備

• サーボドライブ — 主軸軸の高精度独立制御。部品点数とメンテナンスの低減。HMIからのモータ制御によるラジアルダイス整列。
• フロントLサポートおよびフロントバー送り治具 — 機械前面に取り付ける調整可能なワーク保持治具。
• スプリング式リアストップアセンブリ（ベース付） — インフィード時の部品位置決めを行い、わずかな部品移動を許容します。
• Versa III 自動オイル潤滑システム — フィードスライドの自動給油システム。
• 油圧スロウリリースバルブ — 強負荷時にねじ形状の変形を防ぐため、徐々に圧力を解放します。
• 主軸回転数タコメーター — 主軸のRPMを表示します。

選択オプション

• ねじ長さ制御リミットスイッチ — ロッドの一部にねじを転造する際のねじ長さの位置決めに使用します。
• ラジアルダイス整列カップリング — インフィードまたはヘリカルダイスの整合のために、スピンドル間の回転調整を個別に可能にします。
• スプリング式ストップ付きワークホールドダウン — 支持ブレード上でワークを保持し、作業者の手指を安全な距離に保ちます（手動操作）。
• タイアーム油圧ストップブロックアセンブリ — スルーフィード棒の後端の過転造を防ぐための調整可能な機械的ストップ。
• 密閉式トーイン指示器 — ワークのテーパに対応するための左右メインヘッドダイス調整の参照。
• アウトボードローラサポート（1セット/2個） — 主軸支持部の後方により大きなワーククリアランスを提供します。
• センタースタンド（1セット/2個） — 中央チューブを支持します。
• センターサポートチューブ（サイズごとに1本必要） — 機械背面から出るワークを保持；サイズごとに1本必要。
• 上部サポートホルダー — 高速スタッドやねじ付きロッドの運転時にダイスと支持ブレード間で材料を保持します。
• 給送治具 — ご要望に応じたカスタム給送・受け取り治具を設計・提供します。

技術仕様

• タイプ: Infeed & Thrufeed
• 容量: 6 in
• 轧制圧力: 最大235,000 lb（調整可）
• 主軸駆動: 75 HP（可変） / 50 HP（4速）
• 油圧: 10 HP、容量 80 Gal
• クーラント: 1/2 HP、容量 120 Gal
• 最大ダイ直径: 10 in
• 最大面幅: 7-1/2 in
• 主軸サイズ: 3-1/4 in（他サイズあり）
• 主軸速度: 可変または4速手動
• 主軸RPM: 10 - 125（他の速度あり）
• 設置寸法（W x L x H）：87 in x 113 in x 52 in
• 重量: 21,000 lb
• 配線: NFPA 79 準拠、480 V、3相、60 Hz（他電圧はオプション）
