レーザー切断機 TH-GSF seriesステンレススチール用炭素鋼用銅用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー
- 切断材料
- ステンレススチール用, 炭素鋼用, 銅用
- 切断製品
- 金属板用
- 用途
- 産業用, 自動車産業用, 金属製作用
- 構成
- 大型, 平台
- その他の特徴
- 高精度, 高性能, 高出力
- X軸移動距離
最大: 12,000 mm
(472.44 in)最少: 600 mm
(23.62 in)- Y軸移動距離
最大: 2,500 mm
(98.43 in)最少: 600 mm
(23.62 in)- Z軸移動距離
最大: 110 mm
(4 in)最少: 100 mm
(4 in)- レーザー出力
最大: 12,000 W
最少: 1,000 W
- 繰り返し切断精度
0.03 mm
(0.0012 in)- 高さ
1,900 mm
(75 in)
詳細
製品概要
特長
サンプル
型番と主な寸法
技術仕様
- 製品名：GSF 平面レーザー切断機（TH-GSF シリーズ）。
- 適用業種：板金加工、厨房機器、車体・キャビネット、金物キャビネット、冷凍・冷蔵機器、環境保全機器、自動車製造、農機具、エレベータ製造、鋼構造物建設。
特長
- レーザー出力範囲：モデル・構成により 1000W～12000W を提供。
- 高強度の溶接ベッドと剛性・強度を確保する専用設計のアルミニウムビームを採用。
- 高精度、大きな伝達トルク、低い伝達誤差、良好な動特性。
- 適応型光学設計および出力適応制御により効率的な加工を実現。
- X・Y軸は高精度のヘリカルギア駆動。
- プロセスを集中管理するデータベースによりパラメータの調整が可能。
サンプル
- 真鍮切断サンプル
- ステンレス切断サンプル
- 炭素鋼切断サンプル
型番と主な寸法
- TH-GSF3015V — レーザー出力 1000–3000W、Z軸ストローク 110mm、位置決め精度 ±0.05mm/m、繰返し精度 ±0.03mm、加工寸法 3000×1500mm、機械寸法 5150×2535×1900mm
- TH-GSF4020V — レーザー出力 1000–3000W、Z軸ストローク 110mm、位置決め精度 ±0.05mm/m、繰返し精度 ±0.03mm、加工寸法 4000×2000mm、機械寸法 6200×2900×1900mm

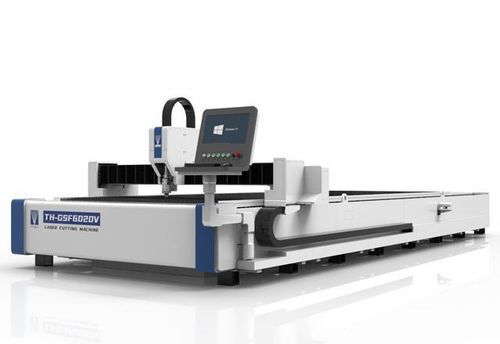

- TH-GSF6020V — レーザー出力 1000–3000W、Z軸ストローク 110mm、位置決め精度 ±0.05mm/m、繰返し精度 ±0.03mm、加工寸法 6000×2000mm、機械寸法 8150×2900×1900mm
- TH-GSF6025 — レーザー出力 3000–6000W、Z軸ストローク 110mm、位置決め精度 ±0.05mm/m、繰返し精度 ±0.03mm、加工寸法 6000×2500mm、機械寸法 7790×3380×1900mm
- TH-GSF8025 — レーザー出力 3000–6000W、Z軸ストローク 110mm、位置決め精度 ±0.05mm/m、繰返し精度 ±0.03mm、加工寸法 8000×2500mm、機械寸法 10050×3380×1900mm
- TH-GSF12025 — レーザー出力 6000–12000W、Z軸ストローク 110mm、位置決め精度 ±0.05mm/m、繰返し精度 ±0.03mm、加工寸法 12000×2500mm、機械寸法 14500×3380×1900mm
- TH-GSF0606 — レーザー出力 1000–3000W、Z軸ストローク 100mm、位置決め精度 ±0.05mm/m、繰返し精度 ±0.03mm、加工寸法 600×600mm、機械寸法 1750×1400×1920mm
技術仕様
- 製品ID：1475857164147511296
- 型式シリーズ：TH-GSF シリーズ
- レーザー出力（型式別）：構成により 1000–12000W
- Z軸ストローク：通常 110mm（TH-GSF0606 は 100mm）
- 位置決め精度：±0.05mm/m
- 繰返し精度：±0.03mm
- 対応加工寸法：600×600mm～12000×2500mm（型式により異なる）
- 機械寸法：型式により異なる（上記モデル参照）
