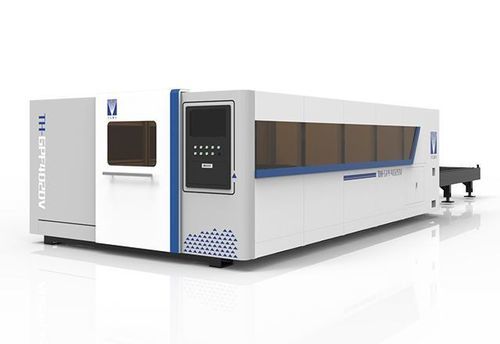

レーザー切断機 TH-GPF series

金属用アルミニウム用ステンレススチール用

製品名
GPF 二重交換式レーザー切断機（TH-GPFシリーズ）

対象業界

• 板金業
• 厨房・業務用機器
• シャーシ・キャビネット製造
• 金物キャビネット
• 冷凍機器製造
• 環境保全機器
• 自動車製造
• 農業機械
• エレベーター製造
• 鉄骨構造工事

加工材

• 金属板
• 炭素鋼板
• ステンレス鋼板
• 銅板
• アルミ合金板
• 亜鉛めっき板
• 電解板
• シリコン鋼
• チタン合金
• その他金属材料

特長

• 操作性を考慮したモーションシステム設計で柔軟な操作が可能
• 密閉型ガントリの両側駆動と同期交換テーブルにより搬入/搬出時間を短縮し生産性を向上
• 高剛性：高強度押出アルミ合金ビームを採用し軽量で動的応答性を確保
• X/Y軸は精密ヘリカルギア伝動を採用し安定した切断精度を実現
• プロセスパラメータを集約したデータベースにより、調整可能で使用可能な切断プログラムを提供

仕様（表）
モデル | レーザー出力 | Z軸移動量 | 位置決め精度 | 繰り返し精度 | 加工サイズ | 交換テーブル許容荷重上限 | 機械重量 | 機械寸法
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm

技術仕様

• シリーズ / モデル：TH-GPF3015、TH-GPF4020、TH-GPF6020、TH-GPF6025、TH-GPF8025
• レーザー出力範囲：モデルにより1,000 W〜20,000 W
• Z軸移動量：250 mm（6020までのモデル）、350 mm（6025・8025）
• 位置決め精度：±0.03 mm/m
• 繰り返し精度：±0.03 mm
• 加工サイズ（ワークエリア）：モデルにより3000×1500 mm〜8000×2500 mm
• 交換テーブル最大載荷量：モデルにより1.2 T〜3.6 T
• 機械重量：モデルにより6 T〜24 T
• 機械寸法：モデルにより異なる（上記仕様表参照）
