レーザー切断機

アルミニウム用ステンレススチール用真鍮用

製品名

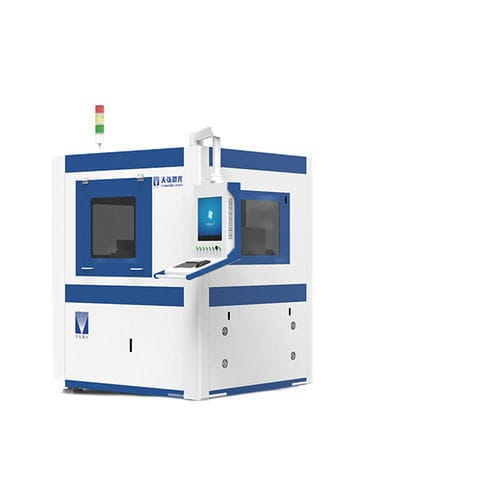

レーザー精密切断機 LPC-150-1000 600×600 mm

材料と用途
材料：ステンレス、アルミニウム合金、チタン合金、亜鉛メッキ板、真鍮、セラミック、シリコン鋼板などの金属・非金属材料の切断に使用。用途：精密機器や部品の高精度切断、産業用製造、試作、金型加工など。

特徴

• 位置決め精度 ±0.01 mm の精密切断に対応
• 安全性および環境基準に適合する密閉設計
• 直感的な操作を実現する人間工学に基づく駆動系
• 密閉型ガントリ、二重駆動、シングルテーブル構成
• X/Y軸は高精度ヘリカルギア伝動を採用
• パラメータの迅速調整が可能な集中プロセスデータベース

サンプル表示
精密切断のサンプルはご要望に応じて提供可能です。

仕様
定格出力：150W–1000W
加工面積（L×W）：600 mm × 600 mm（カスタマイズ可）
X軸ストローク：620 mm
Y軸ストローク：620 mm
Z軸ストローク：100 mm
位置決め幾何精度（X,Y,Z）：±0.01 mm
繰り返し位置決め精度（X,Y,Z）：±0.01 mm
最大無負荷速度：80 m/min
最大加速度：1.0 G
切断速度：材料種類および厚さに依存
切り幅：0.1–0.6 mm
切断面粗さ：Ra3.2–12.5 μm
切断軌跡精度：±0.01 mm（構成による）
断面バリ：0.1–0.3 mm
最小設定単位：0.001 mm
テーブル耐荷重：120 kg
総設置電力：10 kW
相数：単相
定格電圧：220 V
連続運転：24時間
周波数：50/60 Hz
保護等級：IP54

技術仕様

• 定格出力：150W–1000W
• 加工面積（L×W）：600 mm × 600 mm（カスタマイズ可）
• X軸ストローク：620 mm
• Y軸ストローク：620 mm
• Z軸ストローク：100 mm
• 位置決め幾何精度（X,Y,Z）：±0.01 mm
• 繰り返し位置決め精度（X,Y,Z）：±0.01 mm
• 最大無負荷速度：80 m/min
• 最大加速度：1.0 G
• 切断速度：材料種類および厚さに依存
• 切り幅：0.1–0.6 mm
• 切断面粗さ：Ra3.2–12.5 μm
• 断面バリ：0.1–0.3 mm
• 最小設定単位：0.001 mm
• テーブル耐荷重：120 kg
• 総設置電力：10 kW
• 電源：220 V, 50/60 Hz
• 保護等級：IP54
