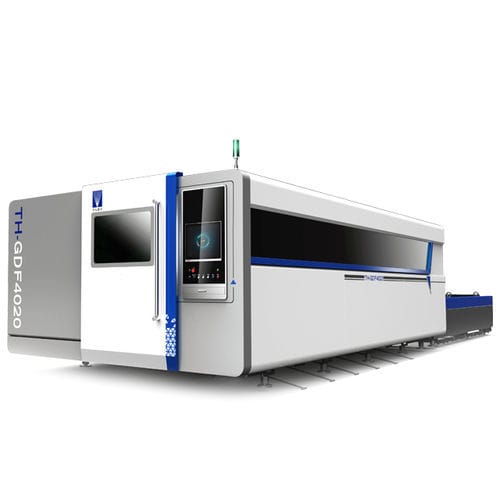

レーザー切断機 TH-GDF seriesファイバーレーザースチール用板金用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー, ファイバーレーザー
- 切断材料
- スチール用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- 用途
- 産業用, 自動車産業用
- 構成
- 大型
- その他の特徴
- 高速, 高性能, 高出力, エクスチェンジ テーブル付
- X軸移動距離
最少: 4,000 mm
(157.48 in)最大: 8,000 mm
(314.96 in)- Y軸移動距離
最少: 2,000 mm
(78.74 in)最大: 2,500 mm
(98.43 in)- Z軸移動距離
120 mm
(5 in)- レーザー出力
最少: 3,000 W
最大: 20,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 全長
最少: 11,500 mm
(453 in)最大: 19,500 mm
(768 in)- 高さ
2,370 mm
(93 in)
詳細
製品概要
本レーザー切断システムは、板金加工向けに設計されており、厨房機器、筐体、冷凍設備、環境機器、自動車製造、農機、エレベーター製造、鋼構造物などの産業用途での高生産処理に適しています。
特長
型番と主な仕様
サンプル表示
技術仕様
本レーザー切断システムは、板金加工向けに設計されており、厨房機器、筐体、冷凍設備、環境機器、自動車製造、農機、エレベーター製造、鋼構造物などの産業用途での高生産処理に適しています。
特長
- 高仕様：主要部品は欧州の一流メーカーを採用。直感的な制御インタフェースと加工状態のリアルタイムフィードバックにより生産の秩序化を支援します。
- 高信頼性：EtherCATバス制御を採用した改良型CNCプラットフォームにより安定した動作を実現。輸入ファイバーレーザーにより寿命延長と安定出力を確保します。
- 操作性重視：柔軟な駆動システムと人間工学に基づく設計。プロセスデータベースを備え、手動設定を削減し作業者の安全性を高めます。
型番と主な仕様
- TH-GDF4020 — レーザー出力：3000–8000 W；加工寸法：4000×2000 mm；機械寸法：11500×3650×2370 mm。
- TH-GDF6025 — レーザー出力：4000–20000 W；加工寸法：6000×2500 mm；機械寸法：15200×4100×2370 mm。
- TH-GDF8025 — レーザー出力：6000–20000 W；加工寸法：8000×2500 mm；機械寸法：19500×4100×2370 mm。
- Z軸ストローク：120 mm（全シリーズ）。
- 位置決め精度：±0.03 mm/m（全シリーズ）。
- 繰返し精度：±0.02 mm（全シリーズ）。
サンプル表示
- 材料・板厚別のレーザー切断サンプルはご要望に応じてご提供可能です。
技術仕様
- 製品名：GDF Double Exchange Laser Cutting Machine
- 製品ID：1475857234997694464
- 一般レーザー出力範囲：3000–20000 W
- 一般加工寸法範囲：4000×2000 mm – 8000×2500 mm
