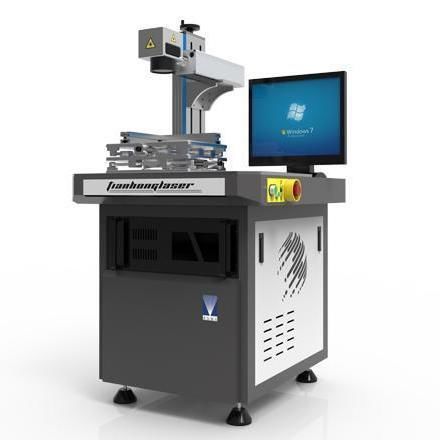

ファイバーレーザー刻印機 TH-FLMS series

MOPAレーザー紙金属

製品説明
TH-FLMSファイバーレーザーマーキング機は、プラスチック、電子部品、チップ、カラー紙、食品包装などの高精度・高速度のマーキングおよびコーディング用に設計されています。時計部品、金型業界、ビットマップマーキングなど、微細表現や深さ制御が必要な用途に適し、アルミ・マグネシウム合金表面の酸化処理にも利用可能です。

特長

• IPG、SPI、Raycus 等のファイバーレーザー光源に対応；反射隔離保護機能および高いピーク出力、MTBF 最大約100,000時間。
• コンパクト設計で生産ラインへのインライン導入が容易；高稼働周波数でマーキングの生産性を向上。
• PCによるフルコントロールで直感的な操作画面；一般的なフォーマットに対応しパターンやデータの取込が容易。
• シングルモード出力と細スポットで高精度・高解像度のマーキングが可能。
• 主な用途例：プラスチックキー/ボタンのマーキング、電子機器やチップのオンライマーキング、カラー紙や食品包装のレーザーコーディング、時計部品、金型業界、ビットマップマーキング。

サンプル表示
材料やパラメータ別に得られる典型的なマーキング品質と詳細レベルを示すサンプルを提示します。

仕様（表）
model: TH-FLMS20 | TH-FLMS30 | TH-FLMS50 | TH-FLMS100 | TH-FLMS200 | TH-FLMSMP20 | TH-FLMSMP30 | TH-FLMSMP60
wavelength: 1064nm
laser: ファイバーレーザー（標準） | MOPAレーザー（MPモデル）
laser power: 20W | 30W | 50W | 100W | 200W | 20W | 30W | 50W
cooling method: 空冷
marking range: 100x100mm（オプション）
repeatability: ±0.003mm
line width lower limit: 0.045mm
single point energy: 1.5mJ
beam quality: ≤1.2（ファイバーモデル） | ≤1.3（一部MOPA） | ≤1.5（MP高出力）
pulse width: 100ns（ファイバー） | 2–350ns（MOPA）
pulse repetition frequency: 20–200kHz（ファイバー） | 1–4000kHz（MOPA）
engraving speed: ≤7000mm/s
degree of protection: IP54

技術仕様

• 商品名：ファイバーレーザーマーキング機
• 商品ID：1475857059197636608
• モデルファミリー：TH-FLMSシリーズ（TH-FLMS20 / 30 / 50 / 100 / 200 および TH-FLMSMP バリアントを含む）
• 波長：1064 nm
• レーザー種類：ファイバーレーザー（標準）および MOPAレーザー（MPバリアント）
• 対応出力：20W、30W、50W、100W、200W（モデルにより異なる）
• 冷却方式：空冷
• 標準マーキング範囲：100 x 100 mm（オプション）
• 位置決め繰返し精度：±0.003 mm
• 最小ライン幅：0.045 mm
• 単一点エネルギー：1.5 mJ
• ビーム品質（M2）：≤1.2 / ≤1.3 / ≤1.5（モデル依存）
• パルス幅：100 ns（ファイバー）または 2–350 ns（MOPA）
• パルス繰返し周波数：20–200 kHz（ファイバー）または 1–4000 kHz（MOPA）
• 最大彫刻速度：≤7000 mm/s
• 保護等級：IP54
