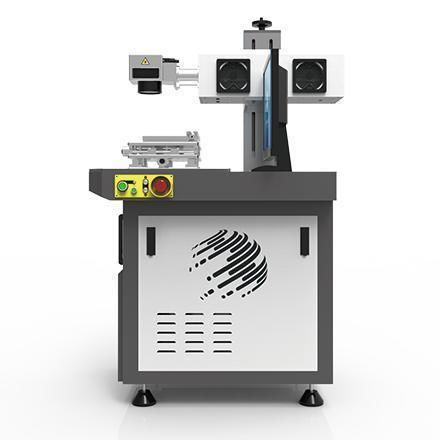

UVレーザー刻印機 TH-UVLMS series

ガラスケイ素用プラスチック用

製品説明
TH-UVLMSシリーズ（355 nm）は、ガラス、ポリマー材料およびその他の基材への高精度マーキングとマイクロ加工を目的に設計されています。表面マーキング、微小孔加工、金属／非金属コーティングの除去が可能です。代表的な用途は、包装ボトルや箱へのマーキング、フレキシブル基板、LCD/TFTのスクライブ・カット、シリコンウェーハの微小穴加工などです。

特長

• 高い光電変換率を持つ355 nmの紫外レーザーを採用し、モデルごとに出力（3 W～15 W@50 kHz）を選択可能です。
• 高度なハードウェア制御とインテリジェントなソフトウェアにより、低消費電力、安定動作、高精度なマーキング品質を実現します。
• PCによる全面制御と直感的なインターフェースを備え、汎用のグラフィック／マーキングソフトに対応してパターン入力や作業管理が容易です。
• 超微細スポットと高精度なビーム品質により、電子部品の精密加工や特殊材料の微細穴あけに適しています。

仕様（表）
装置型番: TH-UVLMS3 / TH-UVLMS5 / TH-UVLMS8 / TH-UVLMS10 / TH-UVLMS15
レーザー波長: 355 nm
レーザー出力: 3 W@50 kHz / 5 W@50 kHz / 8 W@50 kHz / 10 W@50 kHz / 15 W@50 kHz
マーキング範囲: 100 × 100 mm（オプション）
最小文字高さ: 0.15 mm
マーキング速度: ≤ 7000 mm/s
位置決め繰り返し精度: ±0.003 mm
最小線幅: 0.01 mm（素材依存）@ F=160 mm
ビーム品質: ≤ 1.3
パルス繰り返し周波数 / 単パルスエネルギー（例）: 30–150 kHz / 約100 μJ / 267 μJ / 250 μJ / >300 μJ
消費電力（機種別）: 1000 W / 1000 W / 2500 W / 3000 W / 3000 W
冷却方式（機種別）: 空冷 / 水冷 / 空冷 / 水冷 / 水冷

サンプル表示
各種材料へのUVレーザーマーキングの典型的なマーキング結果と適用例を示すサンプル画像です。

技術仕様

• 製品名: UVレーザーマーキング機
• 製品ID: 1475857206505787392
• 型番 / シリーズ: TH-UVLMS series
• レーザー波長: 355 nm
• 選択可能なレーザー出力: 3 W、5 W、8 W、10 W、15 W（50 kHz時）
• 典型的なマーキング領域: 100 × 100 mm（オプション）
• 最小文字高さ（典型）: 0.15 mm
• 最大マーキング速度: ≤ 7000 mm/s
• 位置決め繰返し精度: ±0.003 mm
• 最小線幅（素材依存）: 0.01 mm（試験 @ F=160 mm）
• ビーム品質: ≤ 1.3
• 典型パルス周波数: 30–150 kHz
• 単パルスエネルギーの例（機種により異なる）: 約100 μJ / 267 μJ / 250 μJ / >300 μJ
• 消費電力（機種により異なる）: 1000 W～3000 W
• 冷却: 機種/構成に応じて空冷または水冷
