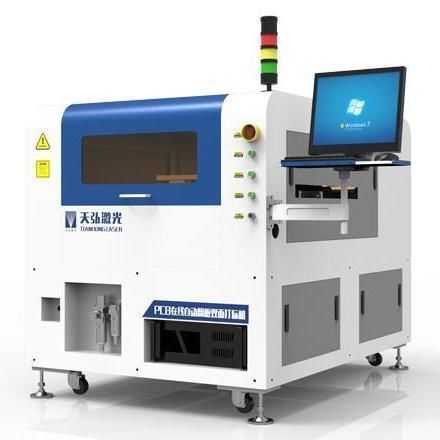

ファイバーレーザーマーキング及びコーディング装置 TH-PCB-M series

CO2 レーザーUVレーザープリント基板用

製品概要
高スループットのPCBマーキング向けに設計されたインテリジェント制御システム。高速デジタルガルバノメーターと選択可能なレーザー光源（CO2、グリーン、UV、ファイバー）を採用し、高速で再現性のあるマーキングを実現し、連続生産環境に適しています。

基本情報

• 商品名: Fully Automatic Double-sided Laser Coding System For PCB
• 商品ID: 1475857209341136896
• レーザー出力（ページ表示範囲）: 3W-30W
• 処理サイズ: 100mm*100mm（フィールドレンズオプション）

特長

• 自動走査およびエラーアラーム機能を備えたインテリジェント制御。安定した連続運転と環境保護要件に対応する設計
• 高速デジタルガルバノメーターと高性能レーザー光源の組合せにより、高速かつ高精度なマーキングを実現。24時間連続運転に対応
• Windowsベースの制御ソフトウェアはCorelDRAW、AutoCADおよび一般的なグラフィック/テキスト形式（PLT、PCX、BMP、DXF）に対応し、SHXおよびTTFフォントを直接使用可能
• 顧客の搭載/取り外し装置とI/O信号伝送を行うPLCを装備
• 生産のトレーサビリティのためのMESシステム統合をサポート

サンプル表示
典型的なマーキング結果とコードの可読性を示すPCBマーキングサンプルが提供されています。

技術仕様

• 機種: TH-PCB-M10、TH-PCB-M6、TH-PCB-M3、TH-PCB-M5、TH-PCB-M20、TH-PCB-M30
• レーザー光源: TH-PCB-M10: CO2；TH-PCB-M6: グリーン；TH-PCB-M3: UV；TH-PCB-M5: UV；TH-PCB-M20: ファイバー；TH-PCB-M30: ファイバー
• レーザー平均出力上限: TH-PCB-M10: 10W；TH-PCB-M6: 6W；TH-PCB-M3: 3W；TH-PCB-M5: 5W；TH-PCB-M20: 20W；TH-PCB-M30: 30W
• マーキング速度: ≤ 7000 mm/s（全機種）
• 繰返しマーキング精度: ±0.01 mm（全機種）
• 刻印範囲上限: 100 mm * 100 mm（フィールドレンズオプション）（全機種）
• 線幅下限: 0.1 mm（全機種）
• 対象PCB寸法: 最小 50 mm * 50 mm；最大 510 mm * 460 mm（全機種）
• 対象PCB厚さ: 0.8 mm - 5 mm（全機種）
• PCB許容重量: ≤ 0.4 kg（全機種）
• QRコードマーキング範囲: 1.5 mm * 1.5 mm - 10 mm * 10 mm（全機種）
• QRコード刻印文字数例: 1.5×1.5 mm / 15 文字；2×2 mm / 25 文字；3×3 mm / 50 文字；5×5 mm / 100 文字（全機種）
• 印字歩留まり: 100%（全機種）
• X/Y軸移動速度: 300 mm/s（全機種）
