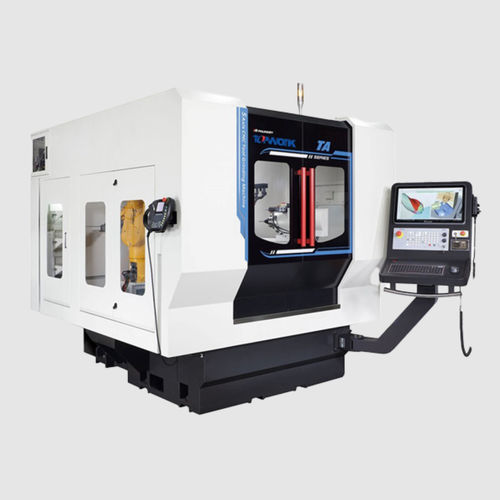

工具研削機 TA-5

スピンドルテーパー横型CNC

TA-5CNC工具研削盤は、高剛性の構造設計を特徴とし、中型および大型のハイスおよび超硬材料の研削、特に航空宇宙および自動車のアプリケーションを目的としています。 標準工具、特殊工具、再研削、バッチ研削、混合バッチ研削などに広く使用されています。高出力スピンドルと無人運転で、研削プロセス中の安定性と精度を維持します。 特徴 TA-5構造 1.剛性の高い水平構造 2.スピンドルHSK-50E内蔵。 3.3Dツールプローブ/砥石プローブ、加工精度を向上させるために自動的に変更を検出します。 4.ワークヘッドA軸主軸テーパはBT50、ダイレクトドライブモータ駆動。 5.主軸HSK-50Eと砥石自動交換システムを内蔵し、4セットの砥石を交換することができます。 6.自由度と柔軟性の高いスイス製STAUBLI TX2-60ロボットローダー（オプション）。 7.オプション機の内部収納箱には、直径Ø3～16 mmのワーク4個を収納できます。 砥石スピンドル ビルトインスピンドル スピンドルタイプはHSK-50E 高剛性 高精度 高出力・高トルク 低振動 砥石交換 TA-5は4セットの研削砥石を装備しており、最大3個/セット、スピンドルタイプはHSK-50Eです。 荒砥石、仕上げ砥石、研磨砥石の交換には、タングステン鋼、ハイス、ステンレス鋼などの異なる材料の研削に適した切削油とフィルタ装置を選択します。 A軸ワークヘッド ダイレクトドライブモーター ワークヘッドのテーパはBT50です。 同心度は2um以内です。
