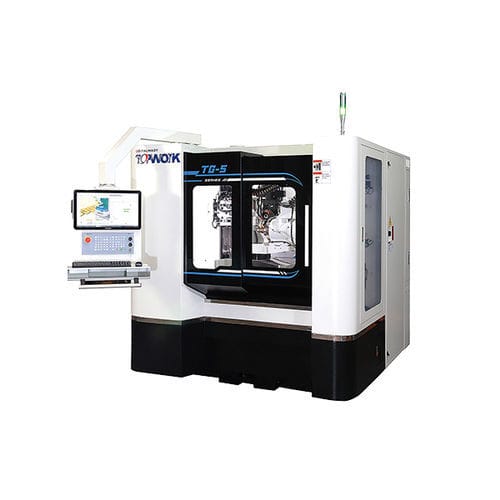

工具研削機 TG-5

CNC5軸精密

CNC工具研削盤TG-5は、柔軟性、精度、経済性に優れています。世界的に有名なNUM Flexium+ 68コントローラとNUMROTOplus®ソフトウェアによるその費用対効果は、例えば、優れた工具設計、3Dシミュレーション、衝突監視などの多彩な機能を備えています。 同時5軸モーション設計は0.1μmの精度を達成し、稼働中の様々な研削技術問題を効率的に処理します。インダストリー4.0時代のインテリジェントな生産システムを実現する、お客様のニーズに応える最適なソリューションです。 特徴 TG-5構造 1.ベルト駆動スピンドルタイプはBBT30またはオプションのHSK-50Cで、砥石フランジの精度と剛性を高めます。 2.スピンドル内蔵タイプは、高精度で振動の少ないHSK-50C（オプション）。 3.A軸ワークヘッドスピンドル内蔵コーンBT50はウォームギアで駆動します。 4.オプションのA軸ワークヘッドダイレクトドライブモータ、インターナルコーンBT50付き。 5.オプションのビルトインスピンドルHSK-50Eと砥石自動交換システム、交換用砥石2セット付き；各グループは最大砥石直径Ø150 mm、最長砥石位置200 mmの砥石3本。 6.3D工具プローブ/砥石プローブが自動的に変化を検出し、加工精度を向上させるための補正を行います。 7.オプションのFANUC LR Mate 200iDロボットローダーにより、自動化生産のニーズに対応。 8.オプションの収納箱を別スペースに設置することで、直径Ø3～16mmのワークを4セット収納可能。 研削砥石スピンドル ベルト駆動スピンドル スピンドルタイプはBBT30 経済的なタイプ 低メンテナンスコスト A軸ワークヘッド ウォームドライブ ワークヘッドテーパはBT50 ウォームとウォームギアで構成
