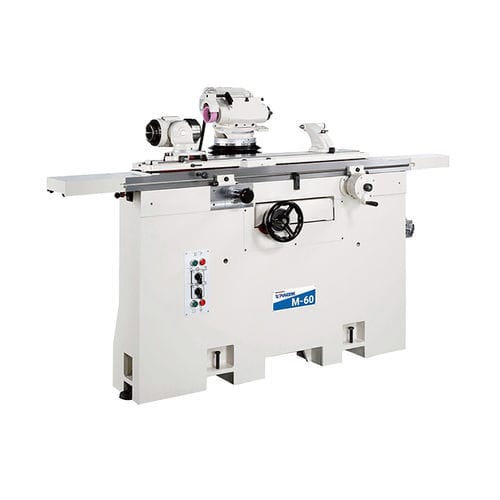

切削工具用研削機 M-60
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 切削工具用
- ピンの速度
2,600 rpm, 3,700 rpm, 6,200 rpm
(16,336 rad.min-1, 23,248 rad.min-1, 38,956 rad.min-1)- 出力
1.1 kW
(1.5 hp)- X軸移動距離
600 mm
(23.62 in)- Y軸移動距離
250 mm
(9.84 in)- 重量
1,370 kg
(3,020.33 lb)
詳細
ホイールヘッドの上下動（Z軸） - 250 mm
センター間距離 - 900 mm
心押台とワークヘッド間の距離 - 780 mm
作業台
T溝 - 15 mm (+0.05 mm ～ +0.10 mm)
テーブル作業範囲 - 135 x 1140 mm
テーブル回転角度 - ±60
テーブルのJOG調整 - ±10
ワークヘッド
ワークヘッドテーパ - 一端 MT5 / 他端 NT50
ホイールヘッド
ホイールヘッド傾斜角 - ±15
砥石台の回転角度 - 360
砥石軸とテーブルの中心間距離 - 最大300mm / 最小300mm300 mm / 最小50 mm
砥石軸中心とT溝間の距離 - 最大415 mm / 最小50 mm415 mm / 最小165 mm
機械寸法
寸法（長さ x 幅 x 高さ） - 2740 x 1550 x 1384 mm
---
