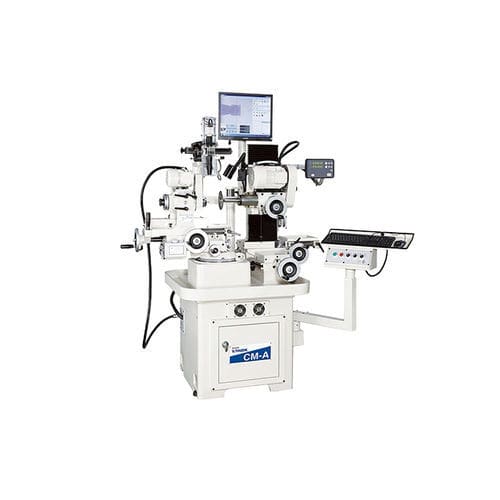

工具研削機 CM-A

縦型横型

最大径スイング直径 - 304 mm 最大コレットワーク径 - 32 mm 最小コレットワーク径 - 5 mm 最大スパイラル角度 - 60 最大主軸端から心押台までの距離 - 100 mm,152 mm 砥石ヘッド 研削直径 - 100 mm ワークヘッド スライド移動量 - 130 mm オフセットスライド移動量 - 100 mm センター前方 - 50 mm センター後方-50 mm ワークヘッドの角度調整 水平面の回転 - ±105º(210º) 垂直面の回転 - ±40 砥石ヘッド 縦スライド移動量 - 110 mm 垂直スライド移動量 - 240 mm クロススライド移動量 - 170 mm 機械 長さ x 幅 x 高さ - 2100 x 1150 x 2050 mm
