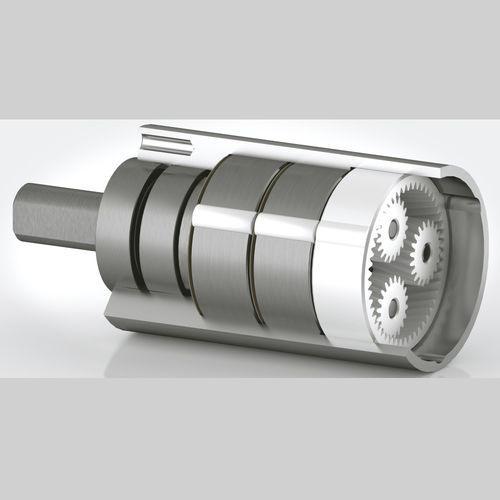

エピサイクリック歯車減速機

同軸一段3段

遊星歯車装置 当社の遊星歯車装置は、精度、低騒音、耐久性、そして優れた品質/価格比を保証し、すべての設計と開発を自社工場で行っています。 これにより、お客様のニーズを満たすためのあらゆるカスタマイズを評価することができます。 仕様 トルノマティック社では、直径42または32の異なるバージョンのギアボックスを提案しています。アルミニウム製の精密加工によるジャケット、または亜鉛合金製の成形ジャケットとインターナルリングギアを備えています。 ギヤボックスの中心となるサンギヤは、その周りを回る3つ以上のギヤに運動を伝達します。 固定された歯付き金属リングによって駆動されるギアは、次のサンギアまたはローラー上で共同回転する出力軸に運動を伝えます。入力と出力が同軸上に配置され、最小限のスペースで高トルクの伝達が可能です。 第1減速機は、低トルクで高速回転する場合は騒音を低減するためにプラスチック製、低回転で大きなトルクを伝達する必要がある場合は焼入れ焼戻ししたスチール製としています。 1段目のリングギアはデルリン製で、騒音を最小限に抑えるためにヘリカル歯で成形されています。一方、2段目と3段目のリングギアは、表面硬度を高めてギア間の摩擦を減らし、耐摩耗性を高めるために、窒化処理、焼入れ、焼戻しの熱処理を施したスチール製です。 スチール製の出力軸は、ブッシュではなく、金属とゴムでシールドされたボールベアリングで支えられています。 また、フランジやシャフトはお客様のご要望に応じて設計・製造いたします。
