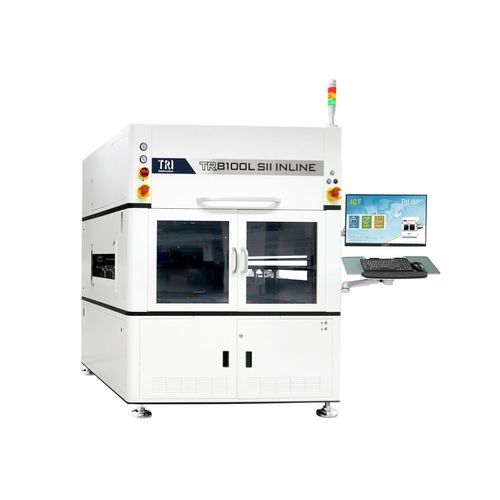

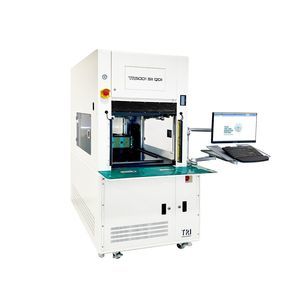

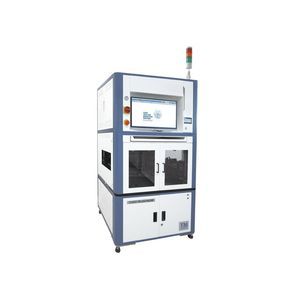

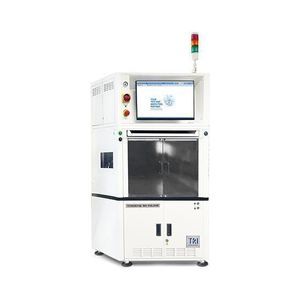

容量試験機 TR8100 SII INLINE
パフォーマンス電圧連続性

容量試験機 - TR8100 SII INLINE - TRI Test Research Europe GmbH - パフォーマンス / 電圧 / 連続性

お気に入りに追加する

商品比較に追加する

特徴

試験の種類: 電圧, 抵抗性, 連続性, パフォーマンス, 電動式, 容量, 周波
試験済み製品: プリント基板用
その他の特徴: メモリ付, コンピュータ制御, プログラム式テストシーケンス付

詳細

導入
TR8100 SII INLINEは、AIサーバー基板、5Gおよび通信向け電子機器の生産向けに設計された高ピン数のインサーキットテスタ（ICT）および機能テスタ（FCT）です。真空治具により全ピンの接触を確保し、非マルチプレクシングの1:1ピンアーキテクチャは最大7056テストポイントをサポートし、高速かつ決定論的なテストとプログラム開発を可能にします。自己診断機能と既存のTRIモジュール・治具との互換性により、組み込みが容易で長期稼働を支えます。

主な機能

高ピン数のICT＋FCTソリューション：最大7056テストポイント（MUXなし、1:1アーキテクチャ）。
アナログ・デジタル双方の測定機能による高い故障検出率。
低電圧デバイスの試験と高スループット。
迅速で再現性のある基板ハンドリングを実現する真空治具。
作業者に配慮した人間工学的設計と治具デバッグ支援。
内蔵自己診断およびDMMによる自動較正。
フロー型の直感的UIによりプログラム開発を簡素化。

テスタ仕様
最大テストポイント：TR8100L SII INLINE：3,584ポイント。オプション：7,056ポイント
OS：Microsoft® Windows 11
治具タイプ：真空式
最大基板サイズ：TR8100L SII INLINE：50 x 90 – 920 x 610 mm
最大基板重量：8 kg（標準）、オプション15 kg
最大部品高さクリアランス：上面：90 mm / 底面：30 mm / エッジ：3 mm（オプション5 mm）
コンベア高さ：900 – 970 mm

標準テストコンポーネント

アナログテストハードウェア：

6線式測定切替マトリクス
プログラム可能なAC/DC高電圧・高電流源
AC/DC電圧、DC電流、周波数測定
部品R/L/C測定
合成任意波形発生器（AWG）
TestJet ベクトルレス開路検出

デジタルテスト：

非マルチプレクシング1:1ピンアーキテクチャ、ピン毎に独立したレベル設定
DUT電源：固定：+5V@5A、+3.3V@5A、+12V@5A、+12V@1A；プログラム可能：+0.2V〜+20V@3A（2系統）、-3V〜-20V@3A（2系統）
オンボードFlashおよびEEPROMのサポート/プログラミング

Industry 4.0
通信規格：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
Yield管理システム：YMS 4.0（オプション）

オプション

Teradyne、GenRad用のアナログ変換キット
プログラム可能APPS電源 — 最大75 V / 8 A / 200 W（チャネル毎）
BScan機能：BScan Chain、Cluster、Virtual Nails、Virtual Chain、IEEE1149.6テスト
Serial Test Controller（STC）プログラミング
DPSプログラム可能DUT電源（各種モデル、チャネル・出力オプション）
ToggleScanテストおよびVregTestTM 複相PWM測定

システム要件
電源：200–240 VAC、単相、50/60 Hz、6 kVA
電源機能：アース自動検出、50/60 Hz自動検出
エア：乾燥空気 4–8 kg/cm2
真空：最小 -0.86 bar（排気 70 m3/h）

寸法
WxDxH：TR8100L SII INLINE：1550 x 1450 x 1870 mm
重量：TR8100L SII INLINE：1200 kg

標準テストコンポーネント / 追加情報
最大基板サイズ（例）：50 x 90 – 920 x 610 mm
テストポイントのバリアント：3,584（標準） / 7,056（オプション）

特性 / 技術仕様
