容量試験機 TR5001 SII INLINE

パフォーマンスネットワーク電圧

導入

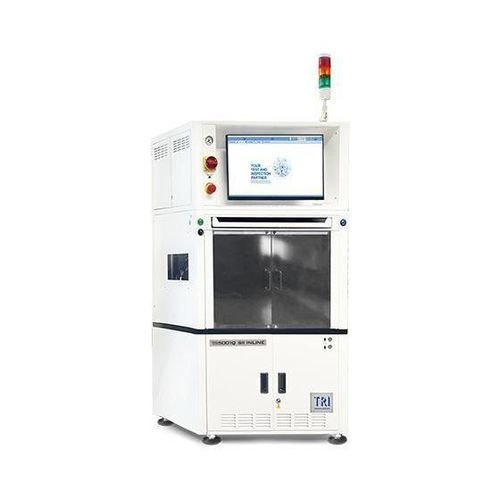

TR5001 SII INLINEは、高スループットの生産試験向けに設計されたインライン並列ICT+FCTシステムです。マルチコア並列試験、SMEMA準拠のインラインハンドラ、耐久性のあるクイックディスコネクト治具、組み込みの自動キャリブレーションとセルフダイアグノスティクスを統合し、連続稼働と作業負荷低減を実現します。

主な特徴

• 最大4つの独立コアを備えた柔軟なマルチコア並列テスタ
• 任意のピンに設定可能な最大8ポートのシリアルテストコントローラ
• 限定アクセス試験機能およびPXIモジュールによる機能試験拡張
• 組み込みセルフダイアグノスティクスおよび自動キャリブレーション（DMM支援）
• 高精度のアナログ/ハイブリッド測定と試験性能
• 自動基板搬送を可能にするSMEMA準拠のインラインハンドラ
• フロー基盤のプログラム開発が可能な直感的UI

テスタ仕様

• アナログ/ハイブリッド試験点数：1コア – 3,456（オプション：4,480）；2コア – 3,328（オプション：4,096）；4コア – 4,096
• OS：Microsoft® Windows 11
• フィクスチャタイプ：Quick Disconnection Interface搭載のインライン

標準試験構成

• 6線式測定切替マトリクス
• プログラム可能なAC/DC高電圧・電流ソース
• AC/DC電圧、DC電流測定
• 部品R/L/C測定
• TestJetベクトルレス開路検出
• 任意波形発生器

Industry 4.0
通信規格：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
歩留管理システム：YMS 4.0（オプション）

オプション構成

• デジタル試験：ピン毎に非マルチプレクスの1:1アーキテクチャ、ピン毎の独立レベル設定
• Serial Test Controller (STC) のプログラミング
• DUT電源：5 V@3 A、3.3 V@3 A、12 V@3 A、-12 V@1 A、24 V@3 A
• プログラム可能電源（2CH）：0.2–3 V@2 A max または 3–24 V@3 A max
• DPSプログラム可能DUT電源：DPS3514（チャンネル毎30V max / 5A max / 100W max / DPS当たり4CH）；DPS3122（チャンネル毎30V max / 10A max / 200W max / DPS当たり2CH）
• BScan（チェーン／クラスター／バーチャルネイル／バーチャルチェーン）およびIEEE1149.6テスト
• 最大8系統の高速シリアルポート、オンボードFlash、EEPROM

基板取り扱い
最小PCBサイズ：50 x 50 mm
最大PCBサイズ：510 x 510 mm

システム要件
電源：200–240 V、単相、50/60 Hz、3 kVA
電源機能：アース自動検出、50/60 Hz自動検出
エア：乾燥空気 4–8 kg/cm2

寸法
WxDxH: 900 x 1200 x 1680 mm（信号塔高さ：392 mm）
重量：687 kg

注意事項

• マルチコア並列アーキテクチャによる高スループットのインラインICT+FCT用に設計
• 自動化インライン運用を支援するSMEMA準拠のインラインハンドラ
• 組み込みダイアグノスティクス、自動キャリブレーション、Quick Disconnection治具により長期信頼性を確保

技術仕様

• モデル：TR5001 SII INLINE
• ブランド：Test Research, Inc. (TRI)
• アナログ/ハイブリッド試験点数：最大4,096（4コア）；構成オプションあり
• OS：Microsoft Windows 11
• フィクスチャタイプ：Quick Disconnection Interface搭載のインライン
• PCBサイズ範囲：50 x 50 mm – 510 x 510 mm
• 電源：200–240 V、単相、50/60 Hz、3 kVA
• エア：乾燥空気 4–8 kg/cm2
• 寸法 (WxDxH): 900 x 1200 x 1680 mm（信号塔：392 mm）
• 重量：687 kg
