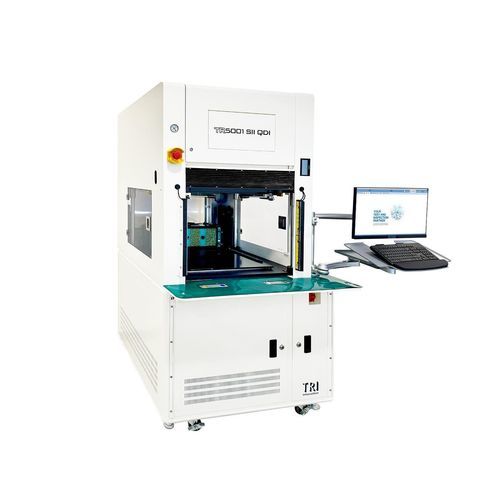

容量試験機 TR5001 SII QDI

パフォーマンスネットワーク電圧

導入
次世代のICT+FCTソリューションで、最大4つの独立コアによる高スループットのマルチコア並列／マージドコアテストを提供します。TRIの高度な手動ハンドラはハンズフリーの安全設計を採用し、組み込みの自動キャリブレーションにより長期的な測定信頼性を確保します。

特長

• 柔軟なマルチコア並列テスターアーキテクチャ（1～4コア）
• 任意のピンに割り当て可能な最大8ポートのシリアルテストコントローラ
• PXIモジュールによる機能テスト拡張と限定アクセス対応
• 組み込みセルフダイアグノスティクスとDMMベースの自動キャリブレーション
• 高精度のアナログ／デジタル測定機能
• 高故障検出率を実現するSMEMA互換のインラインソリューション
• フローベースの直感的UIによる容易なプログラム開発

テスター仕様
アナログ／ハイブリッド測定点：1コア = 3,456（オプション 4,480）；2コア = 3,328（オプション 4,096）；4コア = 4,096
OS：Microsoft® Windows 11
フィクスチャタイプ：長寿命のQuick Disconnectionインターフェースを備えたオフラインフィクスチャ

標準テストコンポーネント

• 6線式測定スイッチングマトリクス
• プログラム可能なAC/DC高電圧・電流源
• AC/DC電圧および直流電流測定
• 部品のR/L/C測定
• TestJet ベクターレス開路検出
• 任意波形発生器

インダストリー4.0
通信：SMEMA、SECS/GEM、IPC‑CFX‑2591、IPC‑HERMES‑9852
歩留まり管理：YMS 4.0（オプション）

オプションコンポーネント

• デジタルテスト：ピン毎に1:1の非多重化アーキテクチャ、ピン毎の独立レベル設定
• Serial Test Controller（STC）プログラミング対応
• DUT電源：5 V@3 A、3.3 V@3 A、12 V@3 A、-12 V@1 A、24 V@3 A
• プログラム可能電源（2CH）：0.2–3 V@2 A max、または3–24 V@3 A max
• DPSオプション：DPS3514（チャネルあたり30 V/5 A/100 W、DPS当たり4CH）またはDPS3122（チャネルあたり30 V/10 A/200 W、DPS当たり2CH）
• BScan機能：Chain、Cluster、Virtual Nails、Virtual Chain、IEEE1149.6テストを含む
• 最大8つの高速シリアルポート、オンボードFlashおよびEEPROM

システム要件
電源：200–240 V、単相、50/60 Hz、3 kVA
電源機能：電源ラインと接地の自動検出
空気：ドライエア 4–8 kg/cm²

寸法
WxDxH：900 x 1160 x 1860 mm
重量：440 kg

技術仕様

• モデル：TR5001 SII QDI
• アナログ／ハイブリッド測定点：1コア = 3,456（オプション 4,480）；2コア = 3,328（オプション 4,096）；4コア = 4,096
• OS：Microsoft® Windows 11
• フィクスチャタイプ：長寿命のQuick Disconnectionインターフェースを備えたオフラインフィクスチャ
• 標準アナログテストハードウェア：6線マトリクス、プログラム可能なAC/DC高電圧・電流源、AC/DC電圧および直流電流測定、R/L/C測定、TestJet開路検出、任意波形発生器
• インダストリー4.0サポート：SMEMA、SECS/GEM、IPC‑CFX‑2591、IPC‑HERMES‑9852；YMS 4.0（オプション）
• DUT電源（標準／オプション）：5 V@3 A、3.3 V@3 A、12 V@3 A、-12 V@1 A、24 V@3 A；指定のプログラム可能電源およびDPSモジュールオプション
• システム電源：200–240 V、単相、50/60 Hz、3 kVA
• 空気：ドライエア 4–8 kg/cm²
• 機械寸法（WxDxH）：900 x 1160 x 1860 mm
• 機械重量：440 kg
