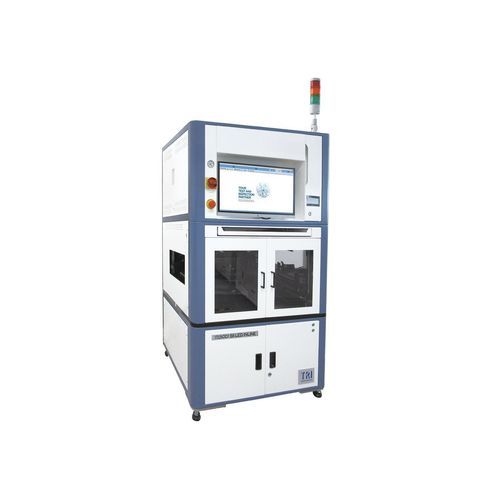

容量試験機 TR5001 SII LED

パフォーマンス電圧連続性

導入
TRIのTR5001 SII LED Seriesは、大量生産向けのLED照明テスト用ICT+FCTソリューションです。最大1080のLEDテストチャンネルをサポートし、最大4つの独立コアによるマルチコア並列テストを提供します。自動較正、自己診断、耐久性の高いQuick Disconnection Interface（QDI）により、長期にわたる信頼性のある稼働が可能で、自動車用LED照明の生産ラインに適しています。

主な特長

• マルチコア並列テスト（最大4独立コア）
• 1%の再現性を持つインシステムLEDアナライザ
• ピンごと1:1の非マルチプレックスアーキテクチャ
• MDAからICTおよび機能試験までスケーラブル
• 高精度・高スループット
• 最大1080のLEDテストチャンネル（上/下：最大540/540）
• 耐久性のあるQuick Disconnection Interface（QDI）
• コンベヤ幅の自動位置決め
• 基板反り・位置ズレ通知

テスター仕様

• アナログ/ハイブリッドテストポイント：2048
• OS：Windows 10互換のPC（USB対応）
• フィクスチャタイプ：長寿命QDIを備えたインラインまたはオフライン

標準テストコンポーネント

• アナログテストハードウェア：
• 6線測定スイッチングマトリクス
• プログラム可能なAC/DCおよびDC高電圧・高電流ソース
• AC/DC電圧およびDC電流測定
• 部品のR/L/C測定

テスター内LEDアナライザ
再現性：1%
LEDチャンネル：最大1080（上：最大540 / 下：最大540）
フィクスチャ接続：Quick Disconnection Interface（QDI）

オプションコンポーネント

• アナログハードウェア：
• TestJet ベクトルレス開回路検出
• 任意波形発生器
• デジタルテスト：
• ピンごと独立レベル設定可能な非マルチプレックス1:1アーキテクチャ
• Serial Test Controller（STC）プログラミング
• DUT電源：5 V@3 A、3.3 V@3 A、12 V@3 A、-12 V@1 A、24 V@3 A
• DPSプログラム可能電源：DPS3514（最大30V / 5A / 100W チャネルあたり、DPSあたり4CH）；DPS3122（最大30V / 10A / 200W チャネルあたり、DPSあたり2CH）
• プログラム可能DUT電源：最大75 V / 8 A、最大200 W出力
• BScan Chain、BScan Cluster、BScan Virtual Nails、BScan Virtual Chain、IEEE1149.6テストを含む
• 最大8つの高速シリアルポート、オンボードFlash、EEPROM、MACプログラミング
• 歩留まり管理システム：YMS 4.0

基板取り扱い
最小PCBサイズ：70 x 70 mm
最大PCBサイズ：500 x 460 mm
PCB厚さ：0.6 - 5 mm

寸法と重量
INLINE（WxDxH）：900 x 1180 x 1887 mm*（信号タワー除く；タワー高：392 mm）
STANDALONE（WxDxH）：1200 x 950 x 1850 mm
重量 INLINE：670 kg；重量 STANDALONE：510 kg

技術仕様

• Brand: TRI (Test Research, Inc.)
• Model / Series: TR5001 SII LED Series
• アナログ/ハイブリッドテストポイント：2048
• 最大LEDテストチャンネル：最大1080（上 最大540 / 下 最大540）
• LEDアナライザ再現性：1%
• フィクスチャ接続：Quick Disconnection Interface（QDI）
• フィクスチャタイプ：長寿命QDIを備えたインラインまたはオフライン
• マルチコア並列テスト：最大4独立コア
• 非マルチプレックス1:1ピンアーキテクチャ
• DUT電源オプション：複数のプログラム可能DPSモデル（オプション参照）
• 標準アナログコンポーネント：6線マトリクス、プログラム可能AC/DCソース、AC/DC電圧＆DC電流測定、R/L/C測定
• 基板取り扱い：最小70 x 70 mm；最大500 x 460 mm；厚さ0.6 - 5 mm
• 寸法 INLINE：900 x 1180 x 1887 mm*（信号タワー除く）
• 寸法 STANDALONE：1200 x 950 x 1850 mm
• 重量 INLINE：670 kg；重量 STANDALONE：510 kg
• OS：Windows 10互換PC（USB）
• 歩留まり管理システム：YMS 4.0
