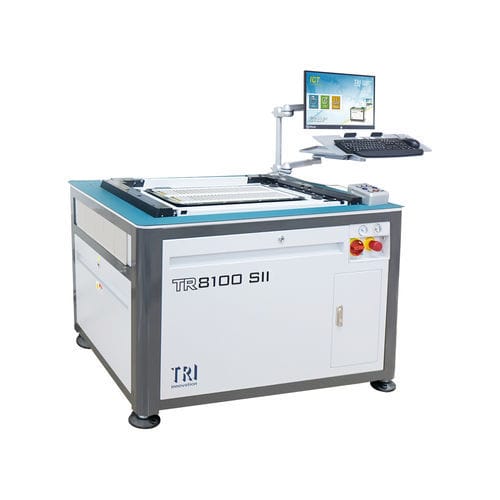

容量試験機 TR8100 SIIパフォーマンス電圧連続性
お気に入りに追加する
商品比較に追加する
特徴
- 試験の種類
- 電圧, 抵抗性, 連続性, パフォーマンス, 容量, 周波
- 試験済み製品
- プリント基板用, 電子部品用
- 応用
- 工業用, 生産用, エレクトロニクス産業用
- その他の特徴
- メモリ付, プログラム式テストシーケンス付
詳細
導入
TR8100 SII は、大型かつ複雑な実装基板（PCBA）向けに設計された高スループット・高精度のインサーキットテスタ（ICT）です。低電圧デバイスの試験を想定し、真空フィクスチャにより全ピンの確実な接触を実現します。非マルチプレックスの1:1 per-pin デジタルアーキテクチャは最大11088ピン（TR8100L SII）に対応し、試験時間短縮とプログラム開発の簡素化を可能にします。セルフ診断機能を内蔵し、長期の稼働信頼性を確保します。
特長
テスタ仕様
最大テストポイント：TR8100 SII：3584（オプション7056）；TR8100L SII：11088
OS：Microsoft® Windows 11
フィクスチャ形式：真空式（全ピン接触）
最大PCBサイズ：TR8100 SII：790 × 640 mm；TR8100L SII：990 × 640 mm
標準試験コンポーネント
Industry 4.0
通信規格：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
歩留まり管理：YMS 4.0（オプション）
オプションコンポーネント
システム要件
電源：200–240 V、単相、50/60 Hz、4 kVA
電源機能：アース自動検出、50/60 Hz 自動検出
空気：乾燥空気 4–8 kg/cm²
真空：最小 -0.86 bar（-12.6 psi）、排気量：70 m³/h
寸法
W×D×H：TR8100 SII：1150 × 850 × 800 mm；TR8100L SII：1400 × 850 × 800 mm
重量：TR8100 SII：400 kg；TR8100L SII：470 kg
標準試験コンポーネント（要約）
技術仕様
TR8100 SII は、大型かつ複雑な実装基板（PCBA）向けに設計された高スループット・高精度のインサーキットテスタ（ICT）です。低電圧デバイスの試験を想定し、真空フィクスチャにより全ピンの確実な接触を実現します。非マルチプレックスの1:1 per-pin デジタルアーキテクチャは最大11088ピン（TR8100L SII）に対応し、試験時間短縮とプログラム開発の簡素化を可能にします。セルフ診断機能を内蔵し、長期の稼働信頼性を確保します。
特長
- 真空フィクスチャによる高い不良検出カバレッジ
- 低電圧デバイス向けの高速試験最適化
- 稼働監視用の内蔵セルフ診断
- 高精度なアナログ測定および試験
- プログラム開発を支援する操作性の高いUI
- 内蔵DMMによる自動校正
テスタ仕様
最大テストポイント：TR8100 SII：3584（オプション7056）；TR8100L SII：11088
OS：Microsoft® Windows 11
フィクスチャ形式：真空式（全ピン接触）
最大PCBサイズ：TR8100 SII：790 × 640 mm；TR8100L SII：990 × 640 mm
標準試験コンポーネント
- アナログ試験ハードウェア
- 6線式計測スイッチングマトリクス
- プログラム可能なAC/DC高電圧および電流源
- AC/DC電圧、DC電流、周波数測定
- 部品R/L/C測定
- 合成AWG（任意波形発生器）
- TestJet ベクトルレス開路検出
- デジタル試験
- 非多重化の1:1 per-pin アーキテクチャ（ピンごとに独立レベル設定）
- DUT電源 — 固定：+5V@5A, +3.3V@5A, +12V@5A, +12V@1A；プログラム可能：+0.2V〜+20V@3A（2系統）、-3V〜-20V@3A（2系統）
- オンボードFlash/EEPROMメモリ試験サポート
Industry 4.0
通信規格：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
歩留まり管理：YMS 4.0（オプション）
オプションコンポーネント
- アナログ：Teradyne、GenRad 用フィクスチャ変換キット
- デジタル：APPS プログラム可能電源（最大75 V/8 A/200 W/チャネル）、BScan/chain/cluster/virtual nails テスト、IEEE1149.6、STC プログラミング
- DPS プログラム可能 DUT 電源オプション：
（1）DPS3514：チャネルあたり最大30 V / 5 A / 100 W — DPSあたり4CH
（2）DPS3122：チャネルあたり最大30 V / 10 A / 200 W — DPSあたり2CH
（3）SPS5450：チャネルあたり最大54 V / 50 A / 2400 W — ラックあたり1CH - ToggleScan テスト
- VregTest™：マルチフェーズ PWM の各位相周波数＆デューティ測定
システム要件
電源：200–240 V、単相、50/60 Hz、4 kVA
電源機能：アース自動検出、50/60 Hz 自動検出
空気：乾燥空気 4–8 kg/cm²
真空：最小 -0.86 bar（-12.6 psi）、排気量：70 m³/h
寸法
W×D×H：TR8100 SII：1150 × 850 × 800 mm；TR8100L SII：1400 × 850 × 800 mm
重量：TR8100 SII：400 kg；TR8100L SII：470 kg
標準試験コンポーネント（要約）
- アナログ試験マトリクスとプログラム可能ソース
- 高精度測定、R/L/C 測定、AWG
- デジタル 1:1 非多重化アーキテクチャ、固定およびプログラム可能 DUT 電源
- オンボードメモリ試験サポート
技術仕様
- モデル：TR8100 SII（TR8100L SII バリアントあり）
- 最大テストポイント：TR8100 SII：3584（オプション7056）；TR8100L SII：11088
- OS：Microsoft® Windows 11
- フィクスチャ：真空式（全ピン接触）
- 最大PCBサイズ：TR8100 SII：790 × 640 mm；TR8100L SII：990 × 640 mm
- DUT 固定電源：+5V@5A, +3.3V@5A, +12V@5A, +12V@1A
- プログラム可能 DUT 電源：+0.2V〜+20V@3A（2系統）；-3V〜-20V@3A（2系統）
- アナログ：6線マトリクス、AC/DC ソース、周波数および R/L/C 測定、合成 AWG
- デジタル：各ピン独立設定の非多重化 1:1 アーキテクチャ
- オプション DPS モデル：DPS3514、DPS3122、SPS5450（上記仕様参照）
- 産業用通信：SMEMA、SECS/GEM、IPC-CFX-2591、IPC-HERMES-9852
- 電源要件：200–240 V、単相、50/60 Hz、4 kVA
- 空気要件：乾燥空気 4–8 kg/cm²
- 真空要件：最小 -0.86 bar、排気 70 m³/h
- 寸法（W×D×H）：TR8100 SII：1150 × 850 × 800 mm；TR8100L SII：1400 × 850 × 800 mm
- 重量：TR8100 SII：400 kg；TR8100L SII：470 kg
