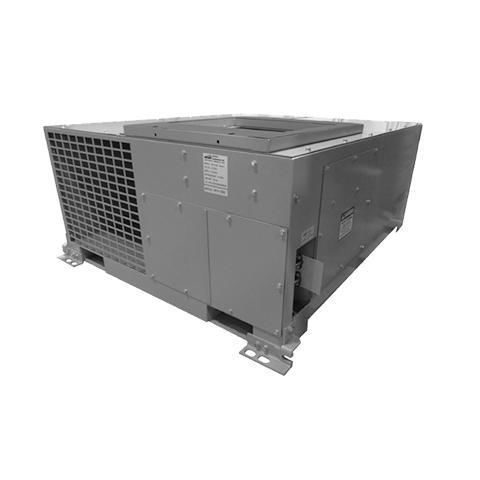

下張りボード列車空調システム ME7091

気密ロコモーティブ用運転キャビン

概要
ME7091 は GE EVO スタイルのディーゼル電気機関車向けに設計された床下設置型の HVAC ユニットです。暖房・換気・空調を一体で提供し、インバータ駆動の構成により保守頻度を抑えつつ年間を通じて運転室環境を維持します。

機構と動作
ME7091 シリーズは 74 VDC の機関車バスで動作するインバータ駆動方式を採用し、HVAC モーター負荷向けに三相交流電源を生成します。全てのモーターはインバータ駆動で、コンプレッサーは密閉型スクロール式です。インバータは複数の動作モードを備え、サーモスタットや安全装置、過負荷・逆極性保護などの電子保護を統合しています。

主な特徴

• 冷房能力：2段階で30,000 BTUH
• 暖房能力：3段階で11.25 kW（標準、他ワット数はオプション）
• 送風機動作：2段階のみ
• 運転室への空気供給用高性能ブロワーとファン
• 密閉型スクロール式コンプレッサー
• 高度な電子制御および保護機能
• 内部サーモスタットにより運転室の快適性を維持
• 過負荷保護および安全制御を内蔵

仕様 / 技術情報

• 型式：ME7091（床下設置型機関車用HVACユニット）
• 適用：GE EVO スタイルのディーゼル電気機関車、床下プラットフォーム用途
• 電源方式：インバータ駆動、74 VDC 機関車バスで動作し三相ACを生成
• コンプレッサー：密閉型スクロール式コンプレッサー
• 冷房能力：2段階で30,000 BTUH
• 暖房能力：標準11.25 kW（3段階）、他ワット数はオプション
• 送風機：2段階動作、 高性能ブロワー装備
• 制御モード：標準8モード（オフ、低風量、高風量、低冷房、高冷房、低加熱、中加熱、高加熱）；追加モードはオプション
• 保護機能：サーモスタット内蔵、過負荷保護、逆極性保護、モーター負荷保護
