原子間力顕微鏡
研究用素材研究用エレクトロニクス産業用

原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 2
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 3
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 4
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 5
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 6
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 7
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 8
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 9
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 10
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 11
原子間力顕微鏡 - Xiamen Dexing Magnet Tech. Co., Ltd. - 研究用 / 素材研究用 / エレクトロニクス産業用 - 画像 - 12
お気に入りに追加する
商品比較に追加する

特徴

タイプ
原子間力
応用
研究用, 素材研究用, 素材用, エレクトロニクス産業用, 半導体用
観察法
トポグラフィー
その他の特徴
高解像度, 自動, 電動式, ウェハー用, 空中または液中使用, 圧電, 高精度
分解能

0.02 µm

詳細

製品概要

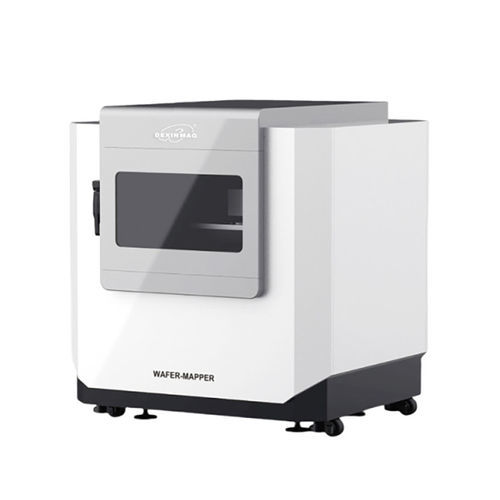

原子間力顕微鏡(ウェハレベルAFM)は、高解像度の走査型プローブ装置で、導体・半導体・絶縁体のウェハスケールにおける三次元表面形状および多機能特性を自動プローブアプローチと高精度な位置決めで評価するために設計されています。

特長
  • 高度な多機能試験:ヤング率、付着力、磁区イメージング、表面電位、仕事関数などの物理量の測定が可能です。
  • 適応可能な環境:培養皿や加熱ステージなどのアクセサリに対応;空気および液相での測定、浸漬や高温環境での動作に対応します。
  • インテリジェントなプローブアプローチ:圧電走査チューブによるワンキー自動プローブ挿入。
  • サンプルサイズの適応性:12インチウェハの取り扱いに対応し、8、6、4インチウェハおよび破片サンプルと互換性があります。

技術指標
  • ノイズレベル (XY):0.2 nm(クローズドループ)、0.02 nm(オープンループ)。
  • ノイズレベル (Z):0.06 nm(クローズドループ)、0.03 nm(オープンループ)。
  • 非線形性:0.15%(XY)、1%(Z)。
  • 走査方式:XYZフルプローブ走査モード(走査中に試料は固定)。
  • 走査範囲:90 μm × 90 μm × 9 μm。
  • 走査速度:0.1 Hz~30 Hz。
  • 画像サンプリングポイント:32 × 32 ~ 4000 × 4000。
  • サンプルサイズ対応:12インチウェハ;8、6、4インチウェハおよび破片に下位互換。
  • 作動モード:コンタクト、タッピング、ノンコンタクト。
  • 適応環境:空気および液相。
  • 多機能測定モード:EFM、KPFM、PFM、C-AFM、SCFM、MFM、LFM、ナノ加工/処理、単一点フォース分光、フォースモジュレーションモード。
  • オプション:全自動ローディング・アンローディング。
  • 全自動プローブアプローチシステム:ストローク35 mm、ステップ精度50 nm。

代表画像 / 実例
  • 球状タンパク質サンプルの形態(タッピングモード)。
  • Au-Tiストリップ電極の電位 — KPFM(リフトモード)で走査、例:18 μm × 18 μm。
  • Au-Tiストリップ電極の静電力 — EFM(リフトモード)、例:18 μm × 18 μm。
  • Fe-Ni薄膜の磁区 — MFM(リフトモード)、例:14 μm × 14 μm。
  • PbTiO3の圧電垂直振幅マップ — PFM(コンタクトモード)、例:20 μm × 20 μm。
  • ポリスチレン球の形態 — タッピングモード、例:10 μm × 10 μm。
  • SiCウィスカーの形態画像。

特性 / 仕様
  • プローブタイプ:3D表面評価用のマイクロカンチレバー型プローブ。
  • イメージング分解能:最大20ピコメートル(システム表記)。
  • 位置決めステージ:光学イメージングを備えたモータ駆動サンプル位置決めステージ;300 mm × 300 mm領域での位置決め精度1 µm。
  • 自動化:プローブアプローチおよび走査パラメータの自動調整;オプションで全自動ウェハ搭載/降載。
  • 環境・サンプルサポート:培養皿、加熱ステージ、液体セル、高温セットアップに対応し柔軟な実験条件を実現。
  • 主な用途:材料評価、磁区イメージング、表面電位マッピング、圧電応答マッピング、生体および無機試料のナノスケール形態観察。
