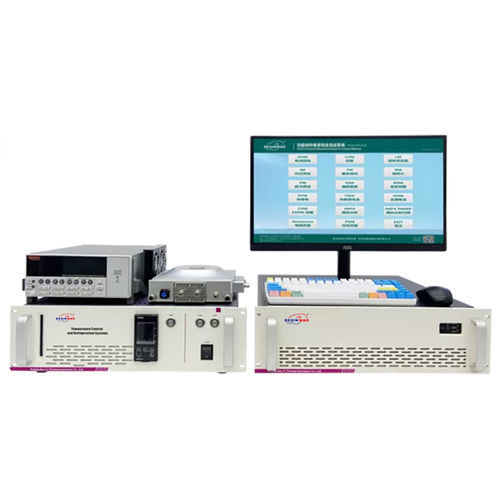

工業用試験機 DXPCT series

実験用

製品概要
DXPCTシリーズは、試料の温度・時間依存のパイロ電気係数挙動を解析し、統合ソフトウェアによりパイロ電気スペクトルを生成します。円盤、立方体、ストリップ、円柱など各種形状の試料に対応します。強誘電体および圧電材料ならびに関連デバイスの評価・試験を目的としています。

DXPCT-A パイロ電気係数測定器
DXPCT-Aは加熱装置、測定治具、表示部および制御ソフトを一体化したユニットで、測定の安定化および保守の簡素化を図ります。強誘電・圧電セラミックスのキュリー温度およびパイロ電気係数を、高温域まで含む広い温度範囲で測定可能です。

製品特長

• RAM組込み開発プラットフォームによりオンラインアップグレードとリモート診断が可能
• 10.1インチ静電容量式タッチスクリーンを搭載し直接操作が可能
• 加熱装置、測定治具、表示部、ソフトを一体化
• 測定安定性の向上および保守の簡素化
• 圧電セラミックスのキュリー温度およびパイロ電気係数の測定に対応
• 常温から高温までの環境での測定が可能（技術仕様参照）

DXPCT-A 技術仕様

• 測定温度：常温〜800℃
• 電極面積：100 mm²
• 温度制御精度：±0.5℃
• 測定精度：±0.5℃
• 加熱昇温率：1–5℃/min
• 冷却降温率：1–5℃/min
• 積分コンデンサ：10 μF（A型）
• 電圧取得感度：0.1 mV
• 電圧レンジ：200 V
• 電圧取得入力インピーダンス：1 × 10¹² Ω
• レコーダ誤差：<1%
• 寸法：(550 × 480 × 500) mm
• 機器重量：約26 kg
• 制御システム：組込み産業用PC

DXPCT-B パイロ電気係数測定器
DXPCT-Bは電流積分方式を採用し、フェムトアンペアレベルの入力バイアスを持つエレクトロメータ級単一チャンネル増幅器を使用して、積分コンデンサ上に蓄積されるパイロ電流を測定します。高インピーダンスの電圧取得モジュールと高精度温度センサからの信号を産業用コンピュータで処理します。DexinmagやKeithley 6514/6485/6517Bなどのピコアンメータとの互換性があります。

DXPCT-B 技術仕様

• 測定温度：常温〜800℃
• 電極面積：100 mm²
• 温度制御精度：±0.5℃
• 測定精度：±0.5℃
• 加熱レート：1–5℃/min
• 電流範囲：100 fF ~ 20 mA
• 測定誤差：<1%
• 寸法：(550 × 480 × 500) mm
• 機器重量：約26 kg
• 制御システム：組込み産業用コンピュータ

試験ソフトウェア
LabVIEWベースのソフトウェアにより安定したデータ取得、停電後のデータ復旧および画像/データの保存が可能です。XP、Windows 7、Windows 10に対応し、パイロ電気材料の試験に適した信頼性の高いワークフローを提供します。

ユーザーインターフェース

• 多言語インターフェース（中国語および英語）
• 試験プロセスのリアルタイム状態監視
• 状態アイコンによるシステム管理
• 役割に応じたユーザー権限管理
• 機器故障時のアラーム機能

製品概要
DXPCTシリーズは、積分コンデンサ上に蓄積されたパイロ電荷/電流を電荷積分（A型）または電流積分（B型）方式で測定します。高インピーダンス電圧取得モジュールと温度センサからの信号を産業用PCで処理し、温度変化に伴うパイロ電気係数および関連特性を算出します。

技術仕様

• 測定温度範囲：常温〜800℃
• 電極面積：100 mm²
• 温度制御精度：±0.5℃
• 測定精度：±0.5℃
• 昇温/降温率：1–5℃/min
• 積分コンデンサ：10 μF（A型）
• 電圧取得感度：0.1 mV
• 電圧レンジ：200 V
• 電圧取得入力インピーダンス：1 × 10¹² Ω
• 電流範囲（B型）：100 fF ~ 20 mA
• レコーダ/測定誤差：<1%
• 寸法：550 × 480 × 500 mm
• 機器重量：約26 kg
• 制御システム：組込み産業用PC
