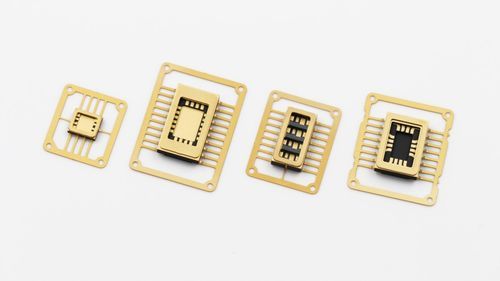

直付けエンクロージャ

長方形正方形セラミック製

包括的なセラミックハウジングソリューションは、光通信、パワーデバイス、軍事/航空宇宙システム、自動車用電子機器向けに設計された、気密性と熱効率に優れた信頼性の高いエンクロージャを提供します。これらのセラミックパッケージは高温・過酷環境での動作を想定しており、優れた誘電特性、気密シール、デバイス特性や動作条件に合わせたカスタマイズ構造を提供します。

代表的な製品シリーズ：

• Ceramic Small Outline Package (CSOP)
  ガルウィングリードを備えた小型表面実装パッケージ。リードピッチ：1.27 mm、1.00 mm、0.80 mm。

  • 特長：

    • 応力を低減するガルウィングリードの小型設計
    • 機械的衝撃に対する優れた耐性
    • 複数のリードピッチを用意：1.27 mm、1.00 mm、0.80 mm
  • 用途：

    • 各種集積回路
    • 高信頼性コンポーネントのパッケージング
• Ceramic Surface-Mount Power Package (SMD)
  パワーデバイスや高熱流束コンポーネント向けに設計され、極めて低い熱抵抗経路と優れた熱接触面を提供します。

  • 特長：

    • 高い電流供給能力
    • 効率的なヒートシンクとして機能する大きなチップ接合面積
    • 優れた熱管理による安定した性能
  • 用途：

    • マイクロ波デバイスのハウジング
    • 水晶および発振器デバイスのパッケージ
• Ceramic Dual In-line Package (CDIP)
  二つのプレスされたセラミックブロックで二列のリードフレームを覆う、広く使用されるスルーホールパッケージ。標準リードピッチは通常2.54 mm、ピン数は6〜64。

  • 特長：

    • 二列リード構成
    • 幅広いピン数に対応
  • 用途：

    • 中程度のピン数・実装密度を必要とする集積回路
    • フォトカプラ、MEMSデバイスおよびその他の高信頼性コンポーネント
• Ceramic Leadless Quad Packages (CLCC / CQFN)
  リードレス/露出リードなしの四辺形パッケージで、高周波・低寄生インダクタンス用途や効率的な熱放散に適します。

  • 特長：

    • 小型で寄生特性が低い
    • 優れた熱管理と高い信頼性
    • 両面または四辺の端子構成で提供
    • リードピッチ例：1.27 mm、1.00 mm、0.50 mm
  • 用途：

    • 高密度の表面実装用途
    • VLSI、ASIC、ECL回路
• Laser SMD Ceramic Packages
  レーザーデバイス向けパッケージで、発光/受光チップを封止しつつ光信号を透過し、波長の安定化と出力の一貫性を維持するために熱を管理します。

  • 特長：

    • 高い熱伝導性と優れたチップ保護
    • 安定した性能と信頼性のある駆動能力
    • 安全機能を備えたコンパクトな7 mm SMD設計
    • 長距離投光、狭いビーム角、小型光学寸法を可能にする
  • 用途：

    • 探査・救助用の携帯照明
    • 自動車・建築用照明
    • 屋外およびエンターテイメント照明
• 光通信向けパッケージシリーズ (ROSA / TOSA 等)
  ROSA（Receiver Optical Sub-Assembly）およびTOSA（Transmitter Optical Sub-Assembly）は、SFP/QSFP等のオプトエレクトロニクスモジュール向けにレーザー ダイオード、フォトダイオード、ファイバーカップリング窓を収容し、窓の気密シールと優れた熱制御を提供します。

  • 特長：

    • 極めて低いリークの高い気密性
    • 寿命延長のための優れた熱管理
    • 広いデータレートに対応（10 GHz〜400 GHz）
    • 特定要件に合わせたカスタマイズ設計が可能
  • 用途：

    • 光ファイバー通信システム
    • オプトエレクトロニクスの送受信モジュール
    • 光スイッチ、モジュール、高出力レーザーシステム

技術的仕様 / 特性：

• 代表的なパッケージ材料：アルミナ（Al2O3）、窒化アルミニウム（AlN）、酸化ベリリウム（BeO）— セラミックパッケージのハウジング/基板材料として使用
• CSOP リードピッチ：1.27 mm、1.00 mm、0.80 mm
• CDIP 標準リードピッチ：2.54 mm；ピン数は通常6〜64
• CLCC / CQFN 利用可能なリードピッチ：1.27 mm、1.00 mm、0.50 mm
• Laser SMD：7 mmのコンパクトな表面実装フォーマット
• 光パッケージ（ROSA/TOSA）：気密シールと熱管理により10 GHzから400 GHzのデータレートをサポート
• 主な機能的利点：優れた熱性能、低誘電損失、気密シール能力、高温・過酷環境での高い信頼性
• 提供内容：材料選定、セラミック処理、メタライゼーションとシール、気密性および信頼性試験、試作と量産に至るワンストップのセラミックパッケージサービス
