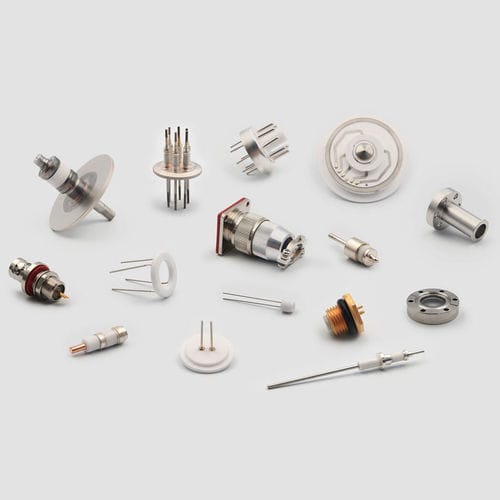

真空フィードスルー端子

完全密閉閉口耐薬品性耐摩耗性

概要
INNOVACERAは、産業、航空宇宙、医療用途向けに真空密封（ヘルメティック）されたセラミック‑金属、ガラス‑セラミック、ガラス‑金属部品を供給します。これらのアセンブリは、セラミックの耐高温性・耐腐食性と金属の機械的強度・靭性を組み合わせます。INNOVACERAは技術サポートと用途に応じたシーリングソリューションを提供します。

セラミック‑金属シール用材料：
ハウジング材 / 絶縁体 / 導体
NiFe合金 & NiFeCO (Kovar) / Al2O3 94%〜99% / Kovar、銅芯Kovar
300 & 400系ステンレス / AlN / 52合金
CuおよびCu合金 / BeO / Inconel
Inconel / / ステンレス鋼
42、46、49合金 / /

ヘルメティックシール特性：

• 気密性：最大 1×10-9 atm cc/sec He
• 使用温度：材料・形状により > 500°C
• 絶縁抵抗：通常 1 GΩ 超 @ 100 VDC

セラミック‑金属シールの特長：

• 高い耐摩耗性
• 高い機械的強度
• 10,000 PSI を超える圧力に対応
• 高温での使用が可能
• 低誘電損失
• 質量分析計によるリーク試験済み
• 高い化学的安定性

セラミック‑金属接合プロセス：

• 洗浄
• ペースト塗布
• メタライズ処理
• ニッケルめっき
• 組立
• ろう付け（ブラージング）
• 検査＆梱包

セラミック‑金属シールの用途：

• リレー用絶縁体
• コンデンサ
• マグネトロン
• トラベリングウェーブチューブ（TWT）
• X線管部品
• 電気外科用機器
• 埋め込み用パッケージおよびフィードスルー
• ガス検知器
• 電子顕微鏡（TEM、SEM）
• 高電圧フィードスルー
• 高温フィードスルー
• RFフィードスルー
• オプトエレクトロニクスおよびパワーチューブ
• レーザーチューブ
• サイリスタ
• ダイオード
• その他

仕様 / 技術データ

• ブランド：INNOVACERA
• 製品種類：真空密封（ヘルメティック）セラミック‑金属、ガラス‑セラミック、ガラス‑金属部品
• 代表的な気密性：最大 1×10-9 atm cc/sec He
• 使用温度：材料・形状により > 500°C
• 絶縁抵抗：> 1 GΩ @ 100 VDC（典型）
• 一般的なハウジング材料：NiFe合金 & NiFeCO (Kovar)、300/400系ステンレス、CuおよびCu合金、Inconel、42/46/49合金
• 一般的な絶縁材料：Al2O3 94%〜99%（アルミナ）、AlN、BeO
• 一般的な導体材料：Kovar、銅芯Kovar、52合金、Inconel、ステンレス鋼
• 機械的性能：高い耐摩耗性、高い機械的強度、>10,000 PSI に対応
• 品質試験：質量分析計によるリーク試験実施
