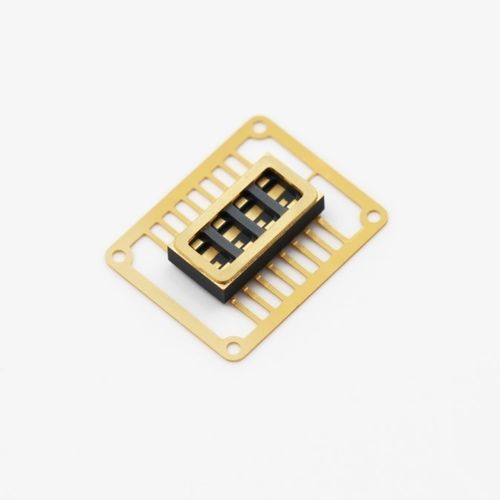

Ceramic Small Outline Package (CSOP) は、高信頼性を要求する小型電子システム向けに設計されたセラミックICパッケージです。優れた機械的強度、熱安定性および電気特性を必要とする用途向けに、先進的なセラミックプロセスと精密なメタライゼーションで製造され、ICの保護と安定した接続を提供します。

主な特徴

• はんだ接合部の機械的応力を低減するウイング形リードによる小型化。
• 高信頼性用途に対応する機械衝撃・振動への高い耐性。
• 高精度な寸法と安定したメタライゼーションにより信頼性の高い接続を実現。
• 高密度PCB実装に適合。
• 複数のリードピッチを選択可能（例：1.27 mm、1.00 mm、0.80 mm、0.65 mm、2.54 mm）。

用途

• 各種集積回路（IC）のパッケージング。
• 航空宇宙・防衛向けの高信頼性電子部品。
• 産業用制御システムおよび自動化機器。
• 医療機器や精密計測機器。

技術仕様（概要）

• 外形構造

  • 長さ (L): 5 – 75 mm（公差 ±1%）；特殊寸法 2 – 100 mm（±0.6%）。
  • 幅 (W): 5 – 75 mm（公差 ±1%）；特殊寸法 2 – 100 mm（±0.6%）。
  • 厚さ (H): 0.8 – 4.0 mm（公差 ±3%）；特殊寸法 0.4 – 5.0 mm（±2%）。
  • 単層厚さ (h): 0.12、0.15、0.20、0.25 mm（±0.02）; 特殊 0.10 mm（±0.01）。
• 内構造

  • 穴径 (Φp1): 0.13、0.17、0.20、0.25、0.30、0.34、0.42 mm（±0.01）；また 0.08、0.10 mm（±0.01）。
  • 穴間隔 (s1): 最小 3·Φp1。
  • 穴から端までの距離 (s2): 最小 3·Φp1。
  • パッド (Φp2): Φp1 + 0.1 mm（特殊寸法は Φp1 + 0.05 mm）。
  • 側面穴半径 (R): 0.17、0.21、0.25、0.30 mm。
  • 穴間隔 (s3): 最小 3·R。
  • ビア位置許容差 (s4): ±0.02（標準）；±0.015（特殊）。
• メタライゼーション

  • 線幅 (A): 最小 0.08 mm（±20%）；特殊最小 0.05 mm（±10%）。
  • 線幅 >0.10 mm: 公差 ±0.02（標準）；特殊 ±0.01。
  • 線間隔 (B): 最小 0.08 mm（±20%）；特殊最小 0.05 mm（±0.01）。
  • 線間隔 >0.10 mm: 公差 ±0.02。
  • パターンと端までの距離 (C): 最小 0.20 mm（標準）；特殊 0.00 mm。

標準モデル

• CSOP04-01 — リード数: 4; リードピッチ: 2.54 mm; キャビティ: 2.60 × 2.30 mm; 外形: 5.40 × 4.00 mm; シール: フラット。
• CSOP08-02 — リード数: 8; リードピッチ: 1.27 mm; キャビティ: 2.74 × 3.00 mm; 外形: 5.00 × 4.40 mm; シール: フラット。
• CSOP14-03 — リード数: 14; リードピッチ: 1.27 mm; キャビティ: 4.50 × 2.40 mm; 外形: 9.00 × 6.00 mm; シール: フラット。
• CSOP16-02 — リード数: 16; リードピッチ: 1.27 mm; キャビティ: 1.60 × 2.20 mm; 外形: 10.50 × 5.40 mm; シール: フラット。
• CSOP16D — リード数: 16; リードピッチ: 1.27 mm; キャビティ: 5.00 × 3.00 mm; 外形: 10.50 × 7.50 mm; シール: フラット。
• CSOP20-01 — リード数: 20; リードピッチ: 1.27 mm; キャビティ: 6.00 × 4.00 mm; 外形: 12.70 × 7.50 mm; シール: フラット。
• CSOP20-02 — リード数: 20; リードピッチ: 0.65 mm; キャビティ: 2.80 × 2.80 mm; 外形: 6.60 × 5.50 mm; シール: フラット。
• CSOP24-03H — リード数: 24; リードピッチ: 0.65 mm; キャビティ: 4.60 × 2.00 mm; 外形: 8.60 × 6.30 mm; シール: フラット。
• CSOP32-02 — リード数: 32; リードピッチ: 1.27 mm; キャビティ: 12.00 × 9.70 mm; 外形: 20.47 × 12.70 mm; シール: フラット。
• CSOP56-01 — リード数: 56; リードピッチ: 0.80 mm; キャビティ: 10.80 × 10.30 mm; 外形: 27.30 × 13.30 mm; シール: フラット。
