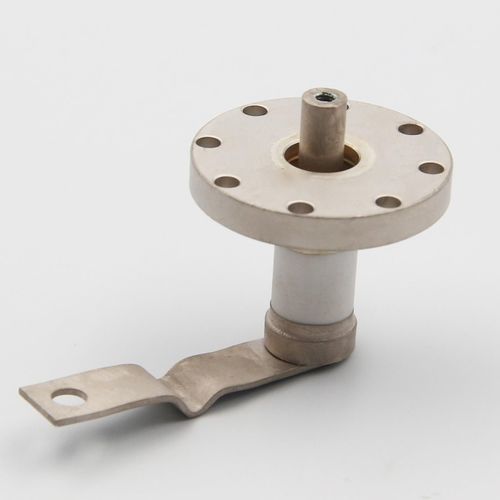

レーザー用フィードスルー端子

CO2 レーザーカットヘッドレーザーシステム用単一回路

製品概要
この気密セラミックフィードスルーは、CO₂レーザー用電源に向けて設計されており、安定した高電流伝送、信頼性の高い電気絶縁、および連続した産業用途での確実なフランジ取り付けを提供します。

典型的な用途

• CO₂レーザー用電源
• 産業用レーザーシステムおよびモジュール
• レーザーシステムの修理、保守、交換部品
• レーザー機器筐体内の高電流電気フィードスルー

主な特長

• 連続運転対応の定格電流 最大100 A
• 高純度アルミナ（Al₂O₃）による安定した電気絶縁
• 低抵抗で効率的な電流伝送を実現する銅導体
• 確実な取り付けを可能にするコンパクトなフランジ設計（Ø 35 mm、厚さ 5 mm）
• 制御されたセラミック-メタル接合プロセスで製造

仕様

• 定格電流: 最大100 A
• セラミック材質: 高純度アルミナ（Al₂O₃）
• 導体材質: 銅
• 全高: 38 mm（上部端子を除く）
• フランジ直径: Ø 35 mm
• フランジ厚さ: 5 mm
• 取り付け方式: フランジ取り付け
• 絶縁機能: 電気絶縁
• カスタマイズ: 要望に応じて対応可能

機能説明
アルミナ製ボディが長期にわたる電気絶縁を確保し、銅導体が抵抗を低減して高効率の高電流伝送を実現します。フランジ構造により電源筐体への固定が安定し、連続運転時の過熱や電気的故障のリスクを低減します。

信頼性と製造

• 産業用レーザー用途および連続運転向けに設計
• 制御されたセラミック-メタル接合プロセス
• ユニットごとの寸法および外観検査が可能

カスタマイズ対応

• フランジの寸法および厚さ
• 導体の設計および端子形状
• 電流定格の調整
• インターフェースおよび取り付け要件
