同軸歯車減速機 Duoplan

中空軸200 - 500 Nm振り子式

概要
ZF Duoplan の二段変速手動ギアボックスは、工作機械の主軸駆動、試験台、および高トルクを必要とするその他の用途向けに設計されています。取付姿勢が可変のため、旋盤（水平 B3/B5）やマシニングセンタ（垂直 V1/V3）での使用が可能です。インラインおよび TSC による主軸直付けに対応し、柔軟な統合が行えます。

主な特長

• 組立が容易：主要なモーターメーカーおよびバージョンに対応
• 幅広い用途：ユニバーサルで柔軟な設計
• 多用途性：主軸直付け（Inline & TSC）により多様な用途に対応

技術情報
以下のシリーズの取扱説明書および概要：

• 2K 120 / 2K 121
• 2K 250 / 2K 300
• 2K 450 / 2K 600
• 2K 800 / 2K 1000
• 2K 2100

利点

• 広い回転数範囲での一定した切削力
• 追加の減速比で回転数を倍増可能
• 研削された高精度歯車による高い精度
• 低い周方向バックラッシュ
• 非常に高い効率
• メンテナンスが少ない
• 極めて長い寿命
• 特注ソリューションは要望に応じて対応可能

バリエーション / ギャラリー

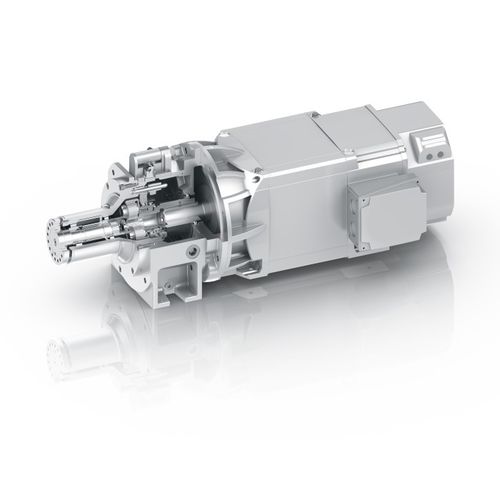

• ZF Duoplan 2K TSC（スルースピンドル冷却）
• ZF Duoplan 2K 800
• ZF Duoplan 2K 450-600
• ZF Duoplan 2K 250 Standard
• ZF Duoplan 2K 120 inline
• ZF Duoplan クランプハブ付（2K 120 / 250 / 300）

技術仕様

• 製品種別：工作機械用二段変速手動ギアボックス
• 主な用途：工作機械の主軸駆動、試験台およびその他高トルク用途
• 取付姿勢：可変；旋盤（水平 B3/B5）やマシニングセンタ（垂直 V1/V3）に適合
• 取り付け：主軸直付け（Inline & TSC）
• 対応サイズ/シリーズ：2K 120/121、2K 250/300、2K 450/600、2K 800/1000、2K 2100
• 性能特性：研削された高精度歯車、低周方向バックラッシュ、非常に高い効率、広い回転数範囲での一定した切削力
• 保守＆寿命：メンテナンスが少なく、非常に長い使用寿命
• カスタマイズ：特注ソリューションは要望に応じて対応可能
