電圧: 12, 24, 18 V
... 製品概要
ロータリーソレノイドアクチュエータ WL340 は、軸方向の磁力を限られた角度の回転運動に変換する、高速応答のアクチュエータです。一般的な回転角は25°〜95°で、代表的な選択肢は25°、30°、45°、60°、70°です。ポールピースの形状と傾斜レース（ボールベアリングまたはヘリカルレース）を用い、軸方向の吸引力が回転に変換されます。電源遮断時は内部の復帰機構（通常はスプリング）で初期位置に戻ります。
主な特長
- 限られた角度の回転（一般的なオプション：25°、30°、45°、60°、70°、90°）。
- 寸法に対して高いトルク密度。トルクはモデルおよび電圧に依存します。
- 時計回り/反時計回りの両方向または片方向設計が可能。
- 極めて短い応答時間（典型
Weilong Intelligent Technology (Dongguan) Co., Ltd.
電圧: 24, 12, 18 V
ストローク: 1 mm - 3 mm
... 製品概要
高トルク回転ソレノイド（WL700）は、電気エネルギーを制御された角運動に変換するコンパクトな電気機械式アクチュエータです。軸方向の磁力をボールベアリングや傾斜面を持つ螺旋フレーム等の内部機構でトルクに変換し、所定の回転角（通常25°〜95°）を高い再現性で提供します。典型的な産業用途は、バルブの二位置駆動、インデックステーブル、ロッキング機構、仕分けゲートなどです。
主な特長
- 小型ながら高トルクで、狭いスペースでも強い回転力を発揮します。
- 定められた回転角（一般：25°、35°、45°、65°、90°）を高精度で繰り返し実現します。
- 摩擦低減と寿命延長のためのボールベアリングまたはローラ構造。
- スプリングリターン型またはラッチ型の選択が可能。双方向回転は要望に応じて対応。
- パルス動作時の平均消費電力が低く、短い高トルクパルスに対応。
- 応答時間が速い（負荷により通常10〜50
Weilong Intelligent Technology (Dongguan) Co., Ltd.
電圧: 12 V - 24 V
強度: 4.9, 1.18 N
ストローク: 3 mm - 5 mm
... 製品概要
プッシュプルラッチングソレノイドは、押し・引きの直線運動を行い、持続的な電力供給なしで位置を保持できる電磁アクチュエータです。短い電気パルスで状態を切り替え、プランジャーは永久磁石または機械的ラッチで保持されるため、エネルギー効率の高い駆動が可能です。自動化機器やバッテリー駆動機器に適しています。
動作原理
電気パルスによりコイルが励磁され、内部のプランジャーが押しまたは引きの位置に移動します。プランジャーは磁石または機械的ラッチで保持されるため、保持電流は不要です。逆パルスやリリース用コイルでラッチを解除し、元の位置に戻します。
主な特長
- 保持時に継続電力を必要としない（ラッチ機能）
- 動作中の発熱が少ない
- 高速応答で高頻度の切替に対応
- 小型で静音動作
- 多数サイクルを想定した長寿命設計
- 電圧、ストローク、保持力をカスタマイズ可能
産業用途
- 産業用自動化：ロッキング機構、仕分け・搬送システム、ロボットアクチュエータ、安全用インターロック
- アクセスコントロール：電子ドア・キャビネットロック
- 自動販売機・ディスペンサー
- 医療機器・携帯型機器
- 自動車システム：電子ロック、シートやトランスミッション機構
- バルブ・流体制御機器、IoT機器、バッテリー機器
利点
- スイッチング時のみ消費電力が発生し、エネルギー効率が良い
- 保持電流が不要
- 低発熱で寿命が長い
- 精密な位置決めと静かな動作
欠点
- 非ラッチ型ソレノイドに比べ設計が複雑でコストが高くなる傾向がある
- 多くの設計でパルス制御回路（極性反転または二重コイル）が必要
- 保持力は磁石/ラッチ設計に依存し、非常に高い負荷には不十分な場合がある
- 強い外部磁場や機械的衝撃により影響を受ける可能性がある（保護が必要）
トラブルシューティング
- 供給電圧とパルス特性を確認する
- 配線、コネクタ、はんだ付けを点検する
- コイル抵抗を測定し、断線や短絡を確認する
- 機械的な閉塞、汚染、腐食の有無を確認する
- ラッチの完全性と適切なパルス長を確認する
- 過度の連続運転での過熱を避けるためにDuty比を確認する
選定方法
- 必要な保持力および押し/引き力を指定する
- 必要なストローク長を確認する（本モデルは3–5
Weilong Intelligent Technology (Dongguan) Co., Ltd.
電圧: 24, 12 V
強度: 150 N - 1,200 N

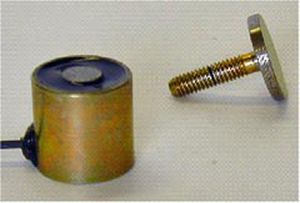

... 保持電磁石タイプCTは、高い保持力を特徴とし、鉄系金属素子との接触により作動します。通電するとコイルに電流が流れ、電磁界が発生して吸引力を発揮し、強磁性体を保持します。電源を切ると、対象物は解放される。 マテリアルハンドリング、輸送、セキュリティシステム、防火扉のドアストップなど様々な産業で使用されています。 ED duty=100%の連続使用が可能。 - 電源＝DC12～24V、その他 - 保持または微小動作にのみ適しています。 - ED%デューティ=100 - ...
電圧: 24 V
強度: 80 N - 1,200 N
... 鉄系金属部品との接触により作動する、高い保持力を持つソレノイド。この種のソレノイドは、自動ドア開閉システムに広く使用されています。ED=100%で連続運転が可能です。 ...
電圧: 24 V

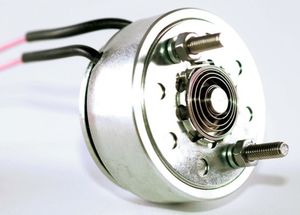

... DCロータリーソレノイドGDAは、直線的な磁力を回転運動に変換する。磁力の軸方向成分は、ソレノイドに設置されたアーマチュアベアリングを介して支持されます。 回転運動中は、直線運動は行いません。 ON/OFFロータリーソレノイドは、電源電圧の印加により、駆動軸を終端位置で回転させます。トルクが増加する特性のため、磁力や回転角度の制御はできません。 サイズ（Ø）：25 mm、35 mm、50 mm、60 mm、75 mm 回転角度：95度、65度、35度 トルク 0.16 Ncm～195 Ncm - ...
電圧: 6 V - 120 V
強度: 0 kgf - 1 kgf
ストローク: 0 mm - 7 mm
... 製品名:永久磁石ソレノイド プランジャー重量：8g / 総重量：34g コイルデータ：開放電圧定格電圧：4.8W 10%（参考値） ...
電圧: 24, 12 V
強度: 63.76 N
ストローク: 20 mm

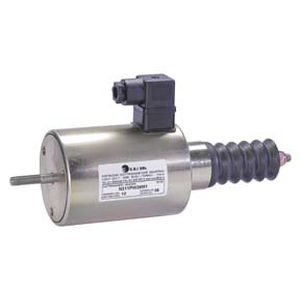

... プル、プッシュおよびプルプッシュアクション のために利用可能な電磁石 Nタイプは、その低消費電力と、産業および民間の分野での操作のために特別に示された連続デューティ結果に大きな信頼性とともに、ソレノイドの繰り返し使用が必要な場合。 最も一般的な用途は次のとおりです 。液体、ガスおよび粉末の測定、包装（特別な食品産業）、ケーブルまたはフィルムの切断およびパンチングなど、毎分の多くの動きからなる周期的な操作 ドアのロック、工作機械の安全ガード、スライドドア 鉄道馬車やリフト、リフティング橋、転覆システムなど。 ...
C.E.I.
電圧: 6 V - 205 V
ストローク: 5, 10 mm
... ERBシリーズ電磁石は双安定リニアソレノイドであり、初期（ロック解除）から最終位置（ロック解除）へのストロークの動きは電磁力によって行われ、初期位置への復帰は、外部力と組み合わせた逆偏光パルスによって行われるか、組み込まれたばねによって行われます。 オフの場合、双安定ソレノイドは 2 つの作業位置と維持された位置を持っています。 1つは永久磁石システムによって保持され、もう1つは戻りスプリングまたは外力によって保持されます。 その仕様は、ロック解除とロック位置の両方が長期間保持されている場合に使用するのに最適なソレノイドになります。 ...
NAFSA
電圧: 6 V
強度: 0.98 N

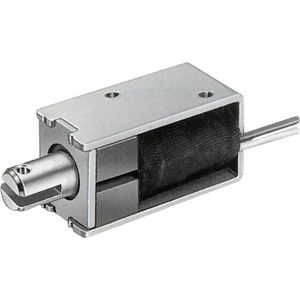

... ラッチングソレノイド , 自己保持 , 双安定磁石 電圧 6VDC 力 0.98N ストロークパワー 1W 通電時間の制限や高い電源電圧への接続により、力を大幅に増加させることができます。永久磁石を内蔵しており、電流の向きを逆にすると磁気が中和されるため、ラッチ機能が働きます。ソレノイドにはリターンスプリングが付属しており、オープン型、円筒型、自己保持型、保持磁石型など、さまざまな構造のものがあります。すべてのソレノイドはプルLまたはプッシュS設計が可能で、必要に応じてカスタマイズすることができます。一般的な適応は、機械的なものだけでなく、ケーブル接続やケーブル配線です。 ...
Transmotec Sweden AB
電圧: 0 V - 0 V
強度: 6.9 N
... コード R2E 商品説明 - 総重量：56.7グラム - コイル抵抗+/- 許容差±5 - 保持力： 6.9 mNm @ 20°C - 絶縁耐力： 1000 VRMS - 寿命（@ 20°C）: 25ミル（ご要望に応じて50ミル） - ご要望に応じたカスタムソリューション - ワイヤーハーネス - 回転方向、回転角度 - コイルAWG、または電圧とデューティサイクル - 補足的な「X」機能（負荷の除去方法など - 動作温度範囲 - 特別な要件 ...
電圧: 6 V - 240 V
強度: 0 N - 25 N
Deltrol Controls
電圧: 24 V
... 3ウェイソレノイド24 VAC。 3方向手動オーバーライド内蔵。 過酷な条件下でも長寿命。 ...
