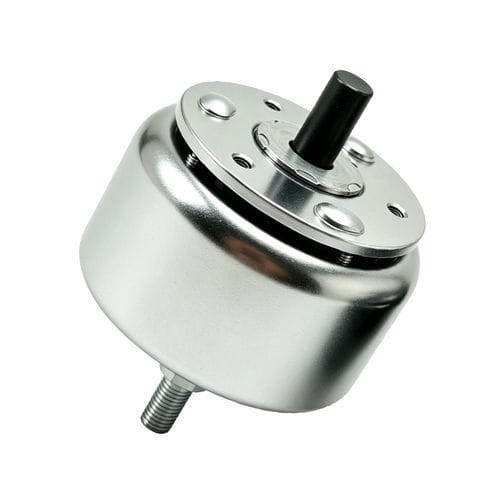

ロータリーソレノイド WL700

高性能コンパクト機械式ロック

製品概要
高トルク回転ソレノイド（WL700）は、電気エネルギーを制御された角運動に変換するコンパクトな電気機械式アクチュエータです。軸方向の磁力をボールベアリングや傾斜面を持つ螺旋フレーム等の内部機構でトルクに変換し、所定の回転角（通常25°〜95°）を高い再現性で提供します。典型的な産業用途は、バルブの二位置駆動、インデックステーブル、ロッキング機構、仕分けゲートなどです。

主な特長

• 小型ながら高トルクで、狭いスペースでも強い回転力を発揮します。
• 定められた回転角（一般：25°、35°、45°、65°、90°）を高精度で繰り返し実現します。
• 摩擦低減と寿命延長のためのボールベアリングまたはローラ構造。
• スプリングリターン型またはラッチ型の選択が可能。双方向回転は要望に応じて対応。
• パルス動作時の平均消費電力が低く、短い高トルクパルスに対応。
• 応答時間が速い（負荷により通常10〜50 ms）。
• 複数電圧オプション（DC12V／18V／24V）および用途に応じたDuty設定（断続〜連続）を選択可能。

技術仕様（データシート）

• Brand: Weilong Technology
• モデル: WL700
• 定格電圧: DC 12V、18V、または24V
• 定格電力: 100〜150 W
• 回転角範囲: 25°〜90°（モデル依存）
• 保持トルク: 約0.17〜0.72 N·m（モデル依存）
• 軸方向ストローク: 1〜3 mm またはカスタム可
• 応答時間: < 30 ms（典型）
• 耐用回数: 約500,000サイクル（典型、ベアリング仕様で増加）
• 材質: 炭素鋼ハウジング
• リード線長: 200 mm（標準）
• 取付: ねじ（フランジ/スタッドオプションあり）
• 寸法公差: ±0.1 mm
• 絶縁クラス: B
• 動作温度: -10°C〜100°C（拡張オプションあり）
• Duty: 1〜100%（モデル・冷却により異なる）
• 認証: CE、RoHS、ISO9001
• 防水: 標準は無し（オプション可能）
• 保証: 1年
• 最小発注数: 1000個（標準）
• 供給能力: 例 500個/週
• 納期: 標準 30日

用途

• 自動車：燃料遮断弁、ドアロック、ターボウェイストゲート、トランスミッション弁。
• 産業オートメーション：分岐器、インデックステーブル、クランプ解除メカニズム、仕分けゲート。
• 医療機器：透析装置の弁駆動、器具のリリース機構。
• 航空宇宙：ペイロードリリース、空気流制御、セーフアームスイッチ。
• オフィス・コンシューマ機器：高機能プリンタの紙経路切換、自動販売機の分配機構、スマートロック。
• 農業・油圧：播種機の計量プレート、バルブ駆動。
• ロボティクス：グリッパー駆動、コンパクトなツールチェンジ機構。

利点

• 線形ソレノイドやギヤードモータと比べて小容積で高トルクを実現。
• 多くの二位置用途でエンコーダなしにシンプルな制御（スイッチ/リレーや簡易ドライバ）で動作。
• 高速応答で可動部が少なく堅牢。
• スプリングリターン型は保持電力不要、ラッチ型は継続電力無しで位置保持可能。
• 限られた角度で高トルクを必要とする場面でモータや空気圧のコスト効果の高い代替。

欠点

• ストローク角が固定で、定格ストロークを超える連続可変回転には不向き。
• 二位置動作（オン/オフ）であり、広範囲の連続的な位置決めには適さない。
• 連続不適切使用で過熱のリスク；高トルク用途はパルス動作を推奨。
• 一部動作モードで可聴のカチッという音が発生することがある。
• トルクはストローク初期にピークを迎え、終端に向けて低下する場合がある。

トラブルシューティング — 主要点

• 動作しない：電源電圧、コイルの導通、配線、制御信号を確認。
• トルク不足：電圧安定性、Duty、冷却、負荷が定格を超えていないか確認。
• 異音：取り付けやアライメントを点検；AC振動低減のためDCを検討。
• 過熱：Duty制限を守り、投入時間を短くする、冷却を改善、連続仕様を選択。
• 動作遅延：電源、コイル疲労、潤滑、リターンスプリングを点検。
• 固着/機械故障：障害物、軸の位置ずれ、汚染を点検。
• コイル焼損/短絡：サージ、絶縁損傷を確認；DCコイルにダイオード/バリスタ等の抑制を使用。

技術仕様

• Brand: Weilong Technology
• モデル: WL700
• 定格電圧: DC 12V / 18V / 24V
• 定格出力: 100–150 W
• 使用可能角度: 25°, 35°, 45°, 65°, 90°（カスタム角度対応可）
• 保持トルク: 約0.17–0.72 N·m（モデルに依存）
• 軸方向ストローク: 1–3 mm（カスタム可）
• 応答時間: < 30 ms（典型）
• 耐用回数: 約500,000サイクル（典型）
• 材質: 炭素鋼ハウジング
• リード線長: 200 mm（標準）
• 取付: ねじ
• 寸法公差: ±0.1 mm
• 絶縁クラス: B
• 動作温度: -10°C〜100°C
• Duty: 1–100%（モデルにより可変）
• 認証: CE、RoHS、ISO9001
