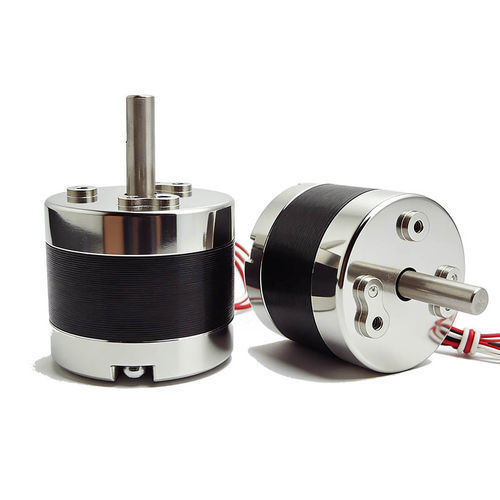

直動式電磁弁 WL0835

空気燃料水

概要
回転ソレノイド弁は、電気エネルギーを制御された回転運動に変換し、流体やガスの流路を開閉またはインデックスさせるコンパクトな電磁アクチュエータです。主な構成要素はコイル、アーマチュア、シャフト、スプリング、弁体です。回転ソレノイドは狭い設置スペースでの角度位置決め、迅速な応答、繰り返し動作に適しています。

WL0835 の説明
WL0835 は、精密自動化向けに設計されたラッチ式（二安定）回転型ソレノイド弁です。コンパクトな筐体で、バルブや機械的インデックス機構を駆動するための定義された角度変位を提供します。迅速な応答性、再現性、長寿命が求められる用途に適します。

主な特長

• 電気入力を正確な回転運動に変換し、弁やインデクサーを駆動。
• 高速応答および高い繰り返し精度によりサイクル動作に適合。
• 狭い設置スペースに適したコンパクト設計。
• 長寿命かつ低メンテナンスを想定した設計。

用途

• 空気・ガス・液体の流れを制御する産業用自動化および生産ライン。
• 自動車システム（流体配路、排出制御、燃料配分など）。
• 医療機器・実験室用自動化での流体制御および診断装置。
• 灌漑および水管理システム。
• 自動販売/飲料機、化学処理、空気圧制御システム。

長所と短所
長所

• 線形ソレノイドに比べて角度制御の位置精度が高い。
• 電気→機械の応答が非常に高速。
• 適切な熱管理により数百万サイクルを達成できる耐久性。

短所

• 総回転角が限定される（設計により通常15°〜90°の離散角）。
• 連続運転では発熱する可能性がある。
• 多くのモータ駆動アクチュエータに比べトルクが低く、非常に高トルクを要する重負荷には不向き。

回転ソレノイド弁の選定（要約）

• 用途要件を定義：流体種（空気、液体、ガス）、常時閉/常時開、使用頻度（連続/間欠）、環境条件。
• 必要な回転角を決定：一般的に15°、30°、45°、60°、90°またはカスタム角。
• 摩擦、負荷抵抗、スプリング力を含めたトルク要求を算出し、安全率（通常30〜50%）を考慮。
• 電圧と消費電力を選定：一般的な選択肢は DC 5V/12V/24V または AC 110V/220V。消費電力と発熱を考慮。
• 電源条件と用途に応じて単安定（スプリング戻り）か双安定（ラッチ）を選択。
• 応答時間要件を確認：高速用途は10〜50 ms、一般的な工業用途は50〜200 ms を許容することが多い。
• 環境条件を考慮：温度範囲、湿度、IP 等級、振動耐性、耐食性・シール化の必要性。
• 所要のサイクル寿命と動作率（軽負荷/工業用連続/高信頼用途）を確認。
• 機械的統合を確認：取付穴位置、シャフト径、外形寸法、重量。
• 必要に応じてカスタマイズ：シャフト形状、回転角、シールハウジング、コネクタ形状、カスタムコイル電圧等。

FAQ（抜粋）

• 典型的な回転角：30°、45°、60°、90°；カスタム角は要相談。
• 典型寿命：高品質の回転ソレノイドは100万サイクルを超えることがある；実寿命は使用条件と熱管理に依存。
• 導入分野：産業用自動化、自動車、医療/ラボ機器、灌漑、食品・飲料、空気圧システム。
• カスタマイズ：多くのメーカーが角度、電圧、トルク、取り付け、シールハウジング等のカスタム対応を行う。

技術仕様（表形式）
Brand: Weilong Technology
Model Number: WL 0835
Rated Voltage (V): DC 12V, 16V or 24V
Rated Power (W): 38.5–45W
Work Model: Rotation Type
Holding Force (N): 150 GF-200 GF
Stroke (mm): 2 MM or Customized
Reset Time (s): 1 S
Service Life: 1,000 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Safety Iron
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

特性 / 技術仕様

• Brand: Weilong Technology
• Model: WL0835
• 定格電圧オプション: DC 12V, 16V or 24V
• 定格電力: 38.5–45 W
• 動作タイプ: 回転（双安定 / 回転型）
• 保持力: 約150 GF〜200 GF
• ストローク / 回転: 2 mm またはカスタマイズ可
• リセット時間: 約1 s
• 寿命: 約1,000,000 サイクル
• 認証: CE, ROHS, ISO9001
• 本体材料: 安全用鉄
• リード線長: 200 mm
• 取付: ネジ
• 寸法公差: +/- 0.1 mm
• 防水: なし（標準）
• 絶縁クラス: B
• 耐電圧試験: AC 600V 50/60Hz 2s
• 無励磁保持力: 0
• 動作温度: -10°C〜100°C
• 使用率: 1–100%
• MOQ: 1000 pcs；標準納期: 30 日；供給能力: 5000 pcs/週
