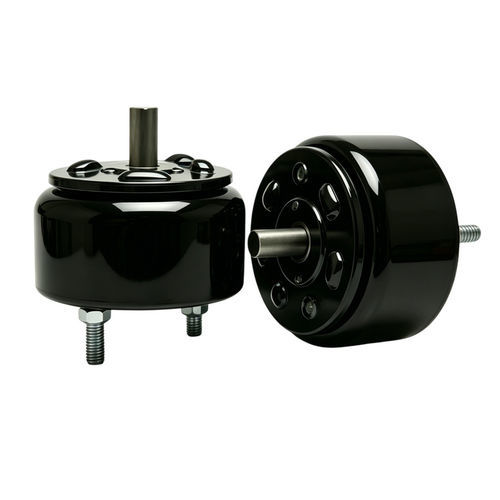

ロータリーソレノイド WL490

選別高性能メンテナンス不要

製品概要
WL490 DCロータリーソレノイドは、直流電源を制御された小角度の回転運動に変換する電磁アクチュエータです。定義された角度での角度インデックス（代表的な角度：25°、30°、45°、60°、90°、一部タイプは95°まで）を提供し、コイル、ローター（アーマチュア）、およびリターン機構（スプリングまたは重力）で構成されます。直流電圧印加時にローターが所定位置へ回転し、電源遮断でリターン機構が初期位置に戻します。

主な特長

• 高速応答および迅速なスイッチング性能。
• 高トルク対サイズ比を持つコンパクト設計。
• 所定角度での高精度かつ繰り返し可能な角度位置決め。
• 12V、18V、24Vなどの一般的な直流電圧に対応。
• モデル設計に応じて間欠～連続動作までのワーキングデューティ選択が可能。

動作原理
コイルに流れる電流が磁場を生成し、ローターの形状（スロット、螺旋状の溝、または成形アーマチュア）と相互作用して回転運動を生み出します。電源遮断時にはスプリングや重力等のリターン機構がローターを戻します。一部設計では、成形アーマチュアで精密な角度インデックスを実現しています。

用途
WL490ロータリーソレノイドは、コンパクトで精密な回転インデックスや迅速な角度切替が必要な用途に適します：仕分け・包装機、ロボットアクチュエータ、スマートロック・アクセス制御、自動車の通気・流体アクチュエータ、HVAC制御、診断・医療機器、カメラ・光学機器、その他産業用オートメーション。

利点と欠点

• 利点：高速応答、小型、省スペースでの高トルク、精密な角度再現性、低メンテナンス、ダンピング・騒音低減オプション。
• 欠点：回転角が固定/既定であるため連続回転に制約、過負荷や連続運転時はエネルギー消費と熱問題が発生しやすく、連続運転向け設計や冷却の配慮が必要。

重要な実務上の注意

• スイッチング時間は非常に短くなる場合がある（サイズや負荷により5 ms未満も可能）。
• 始動トルクと終端トルクは大きく異なることがあるため、アプリケーションのトルク要件に応じて機種を選定すること。
• 標準機械オプション：軸構成、リターンスプリングの選択、メトリックまたはSAEねじ、防塵カバー、アーマチュアプレートのねじ穴など。
• 滑らかな動作やソフトエンドストップのために、粘性ダンピングや騒音低減オプションが利用可能。

技術仕様（概要）
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V（その他オプションあり）
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90°（一部タイプは95°まで）
Working Duty: 10%—100%（機種依存）
Service Life: 500,000 cycles（長寿命オプションあり；一部 >1,000,000）
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%（機種依存）
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS（製造ロットにより変動）
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen

caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL490
• Rated voltage options: DC 12V, 18V, 24V
• Rated power: 70–120 W
• Torque range: approx. 0.031–0.042 Nm (model dependent)
• Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
• Working duty: selectable from intermittent to continuous depending on design (10%–100%)
• Service life: typically 500k cycles (higher-life options available)
• Housing: carbon steel (standard)
• Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
• Operating temperature range: -10°C to 100°C
• Typical lead length: 300 mm; install style: screw
• Certification examples: CE, RoHS, ISO9001
