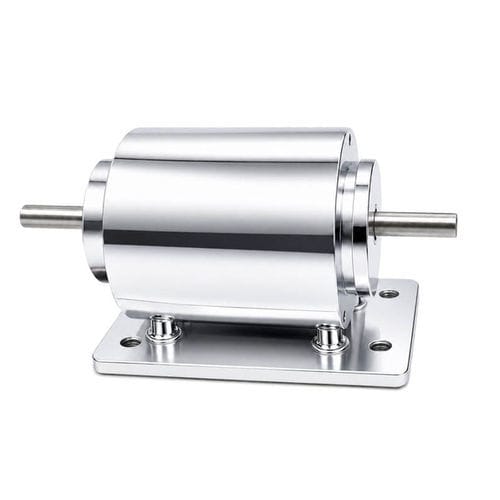

ロータリーソレノイド WL3635

メンテナンス不要コンパクト24V

製品概要
電動回転ソレノイドは、電気エネルギーを制御された回転運動に変換します。銅コイル、磁性アーマチュア、出力軸、復帰スプリング、ハウジングで構成され、短角度の繰り返し回転（標準25°）に適する設計です。WL3635は高速応答、コンパクトな取り付け、低メンテナンスを提供し、産業用自動化やOEM用途に適しています。

主な特長

• 省スペース設置に適したコンパクト設計
• 高速応答と再現性のある正確な短角回転（標準25°）
• 複数の電圧とトルク選択肢で柔軟に統合可能
• 構造が簡単でメンテナンスが少なく高い再現性
• 使用条件や取付けに応じたOEMカスタマイズ対応

用途

• 産業用自動化：選別、包装、バルブ駆動、ロボットエンドエフェクタ
• 自動車：ドアロック、燃料制御、ヘッドライト・HVACの調整
• セキュリティ：スマートロック、アクセス制御機構
• 医療・研究機器：精密な回転駆動を要する装置
• 自動販売機、定量ポンプ、コンパクトな位置決め装置

技術仕様（抜粋）
Brand: Weilong Technology
Model Number: WL3635
Rated Voltage (V): DC 12V, 18V, or 24V
Rated Power (W): 15–25 W
Work Model: Rotation
Torque Force (Nm): 0.01 — 0.02 N.m
Rotating Angle: 25 degree only
Working Duty: 10%—100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 80°C
Duty Cycle: 25 %
Payment Term: TT or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

動作原理
コイルに電流が流れると磁場が発生し、内部アーマチュアを駆動して出力軸を所定角度だけ回転させます。通電停止時は復帰スプリングによりアーマチュアと軸が初期位置に戻ります。適切な稼働条件下では、高い再現性で迅速な短角度回転を実現します。

特性 / 技術仕様

• ブランド: Weilong Technology
• モデル: WL3635
• 定格電圧: DC 12V, 18V, 24V
• 定格出力: 15–25 W
• 回転タイプ: 短角回転（標準25°）
• トルク: 約0.01〜0.02 N·m
• 寿命: 約50万サイクル（使用条件に依存）
• ハウジング: 炭素鋼
• リード線長: 200 mm
• 絶縁クラス: B; Hi-Pot: AC 600V 50/60Hz 2s
• 使用温度: -10°C〜80°C
• 動作タイプ: 間欠/連続のバリアント（連続使用はコイル設計を確認）
• 標準的なデューティ例: 25%
• 認証: CE, RoHS, ISO9001
• MOQ / 供給: MOQ 1000 pcs / 週最大5000 pcs
• 標準納期: 30日; 出荷港: Shenzhen
