保持型ソレノイド WL0432

ロータリーロック選別

製品概要

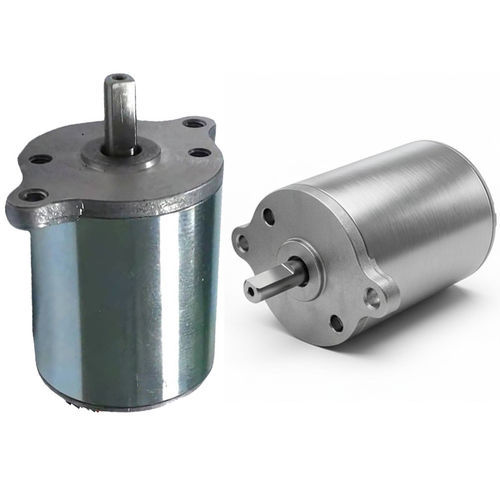

Weilong製ロータリーソレノイド WL0432 は、電気入力を精密な角度変位（最大 90° 程度にプレセット）に変換する電気機械式アクチュエータです。コイルによる磁場と復帰機構（ばねまたは極性反転）で制御された回転動作を生成し、産業用途での信頼性ある位置決めを実現します。

主な特長

• 自動化やラッチ用途に適した高速応答のコンパクトな角度出力。
• 安定したトルクと高い繰り返し精度により、インデックスや精密位置決めに対応。
• 複数の電圧オプション（DC 12V / 18V / 24V）と出力/トルクバリエーション。
• 自動復帰ばねや軸／取り付けの設定が可能な標準構成。
• シンプルで保守しやすい構造により長寿命・低メンテナンス。

構造と動作
WL0432 はコイル、固定子、回転子（アーマチュア）、軸、復帰ばねで構成されます。コイルに通電すると磁場が発生し、回転子を所定角度（通常 25°、45°、60°、90°）まで回転させます。AC／DC のバリエーションや取り付け・軸の構成は用途に応じて選択可能です。

用途
産業用自動化（仕分け、インデックス、部品位置決め）、ロック・セーフティ機構、HVAC アクチュエータ、プリンター／コピー機などのオフィス機器、自動車サブシステム、電子ドア、及び小型で繰り返し可能な角度運動を必要とする選択的な医療機器に適しています。

利点と欠点

• 利点：複雑な機構を必要とせず正確で再現性のある角度運動を実現、コンパクト、高速な動作、低メンテナンス。
• 欠点：定められた角度に限定（通常最大 90°）、非常に重い負荷にはトルク不足の可能性、連続運転での発熱の懸念、復帰ばねや専用ドライバが必要な場合がある。

トラブルシューティング（主な項目）

• 回転しない：電源、定格電圧、コイル抵抗、端子接続を確認。
• 回転が弱い/途中で止まる：電圧/電流を確認し、過負荷を軽減、汚れや摩耗を点検。
• 応答が遅い：電源の安定性、デューティ比、冷却、ドライバ回路を確認。
• 過熱：デューティ遵守、正しい電圧、放熱を確認。
• 中立に戻らない：復帰ばねの点検/交換、障害物除去、アライメント確認。
• 騒音/振動：取付けの締め付け、軸のアライメント、内部摩耗を点検。

製品データ（主な項目）
Brand: Weilong
Model Number: WL0432
Rated Voltage (V): DC 12V, 18V or 24V
Rated Power (W): 40–80 W
Work Mode: Rotation (preset angle)
Holding Force: approx. 150–300 GF
Rotating Angle: 25°, 45°, 60° or 90°
Working Duty: typical 25% (range 1–100% available)
Service Life: ~500,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 200 mm
Mounting: screw
Dimensional Tolerance: +/- 0.1 mm
Ingress Protection: none (standard)
Insulation Class: B
Dielectric (Hi-Pot): AC 600V 50/60Hz 2s
Operating Temperature: -10°C to 100°C
Warranty: 1 year
MOQ: 1000 pcs; Supply: 5000 pcs/week; Delivery: 30 days (Shenzhen)

技術仕様

• Brand: Weilong
• Model: WL0432
• Rated Voltage: DC 12V / 18V / 24V
• Rated Power: 40–80 W
• Work Mode: Rotary (preset angle)
• Holding Force: ~150–300 GF
• Available Angles: 25°, 45°, 60°, 90°
• Working Duty: typical 25% (spec range 1–100%)
• Service Life: ≈500,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing: Carbon steel
• Lead Wire: 200 mm
• Mounting: screw
• Tolerance: +/- 0.1 mm
• IP Rating: none (standard)
• Insulation Class: B
• Hi-Pot: AC 600V 50/60Hz 2s
• Operating Temp: -10°C to 100°C
• Warranty: 1 year
