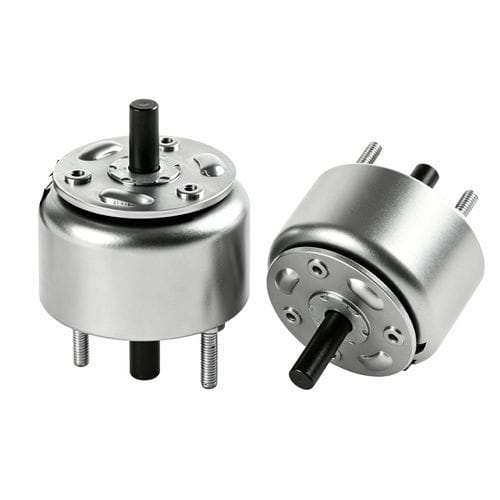

ロータリーソレノイド WL340

高性能メンテナンス不要コンパクト

製品概要
ロータリーソレノイドアクチュエータ WL340 は、軸方向の磁力を限られた角度の回転運動に変換する、高速応答のアクチュエータです。一般的な回転角は25°〜95°で、代表的な選択肢は25°、30°、45°、60°、70°です。ポールピースの形状と傾斜レース（ボールベアリングまたはヘリカルレース）を用い、軸方向の吸引力が回転に変換されます。電源遮断時は内部の復帰機構（通常はスプリング）で初期位置に戻ります。

主な特長

• 限られた角度の回転（一般的なオプション：25°、30°、45°、60°、70°、90°）。
• 寸法に対して高いトルク密度。トルクはモデルおよび電圧に依存します。
• 時計回り/反時計回りの両方向または片方向設計が可能。
• 極めて短い応答時間（典型 5–50 ms）。
• DCおよび一部のAC電圧に対応（例：6V、12V、18V、24V、仕様によっては110Vまで）。
• 保持時の低電流、またはメカニカル/マグネットロックで消費電力を低減するオプション。
• 断続的からほぼ連続運転までのDuty比（モデル依存）。
• 保護・オプション：IP40〜IP67、防塵/防水仕様、フランジ取付、カスタム回転角、高温用コイルなど。

動作原理
コイルに通電すると軸方向の磁力が発生し、ロータがステータ側へ引き寄せられます。傾斜したレースやベアリングの形状が軸方向の変位を制御された回転に変換します。通電停止時は内部の復帰機構（通常はバネ）がロータを元位置に戻します。回転方向や最終角度はレースの傾斜と機械設計で決まります。

用途
ロータリーソレノイドは、高速で再現性のある限られた角度の動作を必要とする用途に使用されます：カメラ・プロジェクターのシャッター、光学フィルターホイール、コンベアの仕分け・切替ゲート、販売機の払い出し機構、ロック機構、HVACダンパー、医療機器のバルブ・メカニズム、自動車のラッチ・給油口ロック、ロボットのエンドエフェクタやツールチェンジャーなど。IP67仕様は洗浄や湿潤環境に適しています。

利点

• 高サイクル用途に適した非常に高速な切替。
• スペース制約のある装置に適したコンパクト形状。
• 固定角の信頼性ある繰返し動作。
• 短角度での高トルク特性。
• 仕様内で使用すれば低メンテナンス。

欠点

• 回転角が制限されるため連続回転には不向き。
• 連続運転では発熱が生じる可能性（ロック機構付きを除く）。
• ステッパーやサーボに比べ位置/速度制御の精度は劣る。
• 過酷な条件では機械的摩耗（ベアリング、スプリング）が発生する。

技術仕様

• Brand: Weilong Technology
• Model Number: WL340
• 定格電圧 (V): DC 12V、18V、または 24V
• 定格電力 (W): 20–90 W
• 作動方式: 回転
• トルク (Nm): 0.01 — 0.04 N.m（データシート値）
• 回転角: 25°、45°、60°、70°（モデル依存で選択可）
• 動作率（データシート）: 10%—100%（モデル依存；定格を遵守）
• 寿命（データシート）: 500,000 サイクル（正確な仕様は該当モデルのデータシート参照）
• 認証: CE、RoHS、ISO9001
• 材質: 炭素鋼ハウジング
• リード線長さ: 200 mm
• 取付方式: ネジ取り付け
• 寸法公差: +/- 0.1 mm
• 防水（データシート欄）: なし（必要に応じて IP67 仕様あり）
• 絶縁クラス: B
• 耐電圧試験: AC 600V 50/60Hz 2s
• 無励磁保持力: 0
• 動作温度: -10°C～100°C
• Duty サイクル（詳細）: 1–100%（選定構成で確認）
• 支払条件: TT または LC 視認払い
• サンプル注文: 可
• 保証: 1 年
• 最小発注量: 1000 PCS
• 供給能力: 5000 pcs／週
• 納期（標準）: 30 日
• 積出港: 深圳（Shenzhen）
