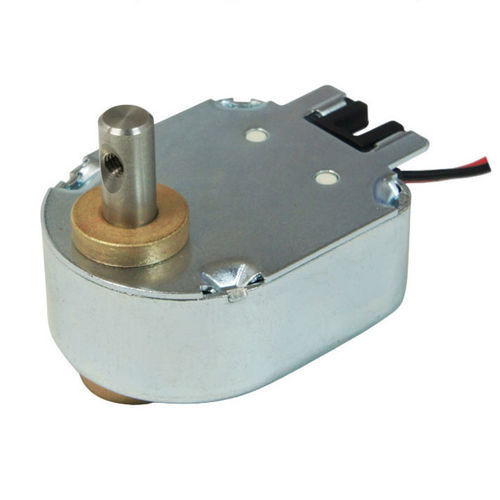

保持型ソレノイド WL0616

ロータリー自動保全超小型

概要
双安定回転ソレノイドは、二つの安定位置間を回転する電磁アクチュエータです。状態遷移時のみ通電が必要で、遷移後は磁気または機械的なラッチにより通電を継続せずに位置を保持します。これにより低消費電力と低発熱が得られ、バッテリ駆動や省エネが求められる用途に適しています。

動作原理
コイルにパルス（または極性を切り替えたパルス）を与えると、内部のロータ/アンカーが所定の角度に移動します（一般的な角度：20°, 25°, 30°, 45°, 60°, 90°）。パルス終了後は永久磁石やラッチ機構でロータが保持されます。典型的な切替時間は10～50 msで、高性能品は10 ms未満の場合があります。

主な特性と利点

• 低消費電力：切替に短いパルスのみ必要で、位置保持に継続電流不要。
• 連続通電型回転アクチュエータに比べ発熱が少ない。
• 高い信頼性と長寿命（機械・電気寿命の目安：≥1,000,000サイクル）。
• 高速切替に対応する応答性。
• 小型で構造が簡素、可動部が少ない。
• 静音動作かつラッチ時の保持力が安定している。

主な用途

• 紙幣計数機・選別機（振り分けゲート、フラップ制御）。
• 自販機・ディスペンサー（解放・ロック機構）。
• スマートロックやセキュリティラッチ。
• 産業用オートメーション：切替機構、位置決め装置、ロボットエンドエフェクタ。
• 医療機器：サンプルセレクタ、バルブアクチュエータ、光学スイッチ部品。
• 券売機、ゲーム機、カメラモジュール、精密スイッチ機器など。

利点

• パルス駆動と磁気/機械的ラッチによりエネルギー節約が可能。
• 位置メモリ：電源無しで最終状態を保持。
• コイルの短時間励磁により低い熱発生。
• 高速スイッチングとコンパクトな占有面積。
• バッテリ駆動や組込み機器に適合。

制約 / 欠点

• 連続回転モータに比べ回転範囲が限定される（固定角のみ）。
• 連続トルクはモータやギア付アクチュエータより小さいため、高トルクの連続回転には不向き。
• 通常は二つの所定位置のみで、多位置連続制御には追加機構が必要。
• 所定のパルス波形や極性切替が可能な駆動回路が必要。
• 非常に長寿命運用ではバネやストップの機械的摩耗が発生することがある。性能は電圧安定性や環境条件に依存する。

データシート要約と使用上の注意
WL0616の選定では、回転角、出力トルク、コイル電圧、パルス駆動能力が重要です。応答時間、デューティサイクル、取り付け制約を考慮して、計数機、自販機、ロック、医療機器などへ統合してください。

仕様（技術データ）

• 型番：WL0616
• 製品寸法（典型）：39 × 32 × 16 mm
• 回転角（例）：20°（選択肢：20°, 25°, 30°, 45°, 60°, 90°）
• 始動トルク：≥2 N·cm
• 定格コイル電圧（例）：24 V DC
• パルス時消費電力（例）：28.8 W
• 電流（24 V時の例）：1.2 A
• コイル抵抗（例）：20 Ω
• 動作寿命（機械/電気）：≥1,000,000サイクル（典型）
• 典型作動サイクル（例）：0.03 s ON、0.12 s OFF
• 典型切替時間：10–50 ms（高性能品は <10 ms）
• 選定参考トルク範囲：小型ゲート 0.05–0.2 Nm、 中型 0.2–0.5 Nm、 重いデバイダ～約0.5–1.0 Nm
• 駆動方式：極性切替または指定パルス波形によるパルス駆動；適切なドライバ回路が必要
• 選定の主要パラメータ：回転角、出力トルク、応答時間、コイル電圧、デューティ、取り付け寸法、環境条件
