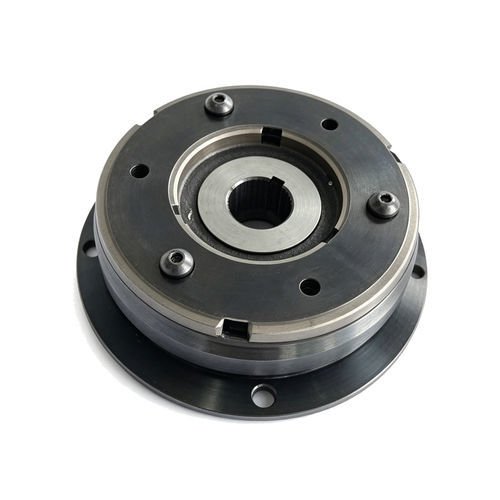

摩擦クラッチ WL6318

電磁式電気機械式フランジ取付形

製品概要
WL6318はDC24V駆動の電磁クラッチで、内部コイルの磁気作動により2つの回転軸間のトルク伝達を制御します。通電時にアーマチュアプレートがロータに引き寄せられて駆動を伝達し、非通電時にクラッチは切断されます。コンベヤ、包装機、ロボット、精密位置決めシステムなどの産業用オートメーションに適しています。

主な特長

• DC24V動作（PLC対応）
• 高速応答と正確な噛合制御
• フランジ固定のコンパクト設計で統合が容易
• 低騒音・低振動で安定したトルク伝達
• 高デューティ対応、摩擦材は交換可能
• 自動化用PLCと互換

製品動画
噛合動作、取り付け手順、代表的な用途例を示すデモ動画を含みます。

詳細表示 / ギャラリー
複数の高解像度画像で各方向のビューやバリアント（コンパクトタイプ、高トルクタイプ、使用例、摩擦面やフランジの拡大写真）を確認できます。

産業用途
代表的な用途：コンベヤ、包装機、ロボット、CNC機械、印刷機、繊維機械、食品加工ライン、自動車用コンプレッサー等。スムーズな始動停止制御、精密な位置決め、繰り返し可能な噛合が必要な場面に適します。

利点と欠点

• 利点：応答性の高い噛合、精密な動作制御、24Vによる省エネ、コンパクトな設置、メンテナンスが少なく耐用性が高い。
• 欠点：連続高負荷で発熱することがあり（換気が必要な場合あり）、摩擦材は経時消耗する、低トルクの小型モデルでは対応範囲が制限される、電圧の安定性や取付けの整列に敏感。

トラブルシューティング概要

• 電気系チェック：負荷下で24V供給を確認、接地とコネクタを点検、コイル抵抗を測定（周囲温度で通常 ~20–30 Ω）。
• 機械系チェック：エアギャップとアーマチュアストロークを点検、整列確認、摩擦面の油脂除去。
• 過熱：原因は低電圧、定格を超えた連続運転、スリップ、高い周囲温度、換気不良など。
• 予防保守：クラッチを清潔に保つ、電気接続を増し締め、推奨間隔でエアギャップを測定・調整、デューティ使用範囲を順守。

FAQ ハイライト

• 正常なコイル抵抗：周囲温度で約20–30 Ω；断線＝開路、非常に低い（<5 Ω）＝短絡。
• 12Vは不可（不足）、48Vは不可（コイル破損の恐れ）；指定の24V DC ±10%を使用。
• 典型的エアギャップ：0.3–0.7 mm；500–1000運転時間ごと、またはスリップ時に点検。

仕様 / 技術データ

• Brand: Weilong Technology
• Model Number: WL6318
• Rated Voltage (V): DC 24 V
• Rated Power (W): 5.8 W
• Work Model: Power on to hold
• Holding Force: 1500 GF
• Electromagnetic clutch type: Flange Fixed Type
• Reset Time(s): 0.3 sec on / 0.3 sec off
• Service Life: ~100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with Teflon-plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F (155 °C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
