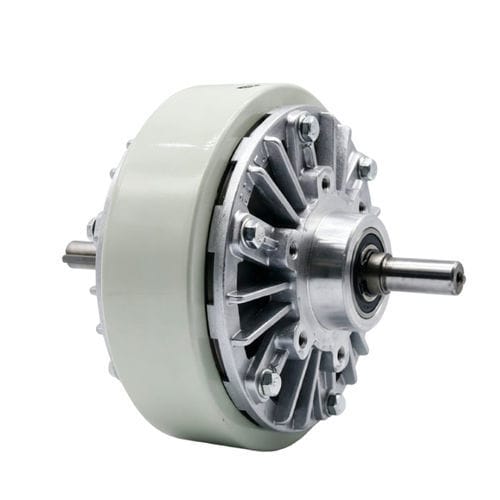

粉体クラッチ WL13472A

電磁式磁気電圧調整用

製品概要
磁粉クラッチは、クラッチハウジング内に封入された磁性粉末を用いて入出力軸間のトルクを伝達・制御する電磁式トルク制御装置です。コイルに電流が流れると磁場が発生し、粉末が結合してトルクを伝達します。トルクはコイル電流の変化により精密に調整されます。

主な特長
WL13472Aはコイル電流の調整による可変トルク制御、衝撃や振動の少ない滑らかな結合、高速自動化システムやテンション制御用途に適した高速応答、長寿命、安定した連続運転、効果的な放熱、低騒音、コンパクト設計を備えます。

設計と構成要素
典型的な構成は電磁コイル、ロータ組立、磁粉室、ベアリング、放熱経路および入出力軸を含みます。本機はフランジ固定タイプで、通電保持（power-on-to-hold）動作です。材料と冷却は繰り返しのサイクルと安定したトルク出力に対応するよう選定されています。

産業用途

• ワイヤ巻取り/巻戻し装置におけるトルク安定化と製品品質維持。
• 印刷機の紙送りテンション制御と印刷精度の確保。
• パッケージング機械でのテンション同期。
• 紡績・織機での糸テンション制御。
• 高速度での紙コンバーティングやフィルム処理。
• ケーブル、バッテリー、ラベル等の生産ラインおよび各種自動化機械。

利点

• 電流調整による精密なトルク制御。
• プロセスに優しい衝撃の少ない滑らかな結合。
• 同期や自動化に適した高速応答。
• コンパクトで取り付けが容易、連続運転に対応。
• 耐久性が高く、低騒音で再現性のあるトルク挙動。

欠点

• 長時間高負荷での運転時に発熱が発生し、追加の冷却が必要になる場合がある。
• 磁粉の摩耗によりトルクが低下し、メンテナンスや補充が必要となることがある。
• 単純な摩擦クラッチに比べて導入コストが高い。
• トルクレンジ、使用率、回転速度の誤った選定は効率と寿命を低下させる。

安全上の注意と取り扱い
磁粉および同様の金属粉は火災や粉じん爆発の危険を伴う場合があります。金属粉火災には水を使用しないでください。必要に応じてClass Dの消火粉や砂を使用してください。粉じんの蓄積や着火源を避け、必要に応じて非発火性工具を使用してください。粉末や残渣の取り扱い時は飛散を抑える保管と現地規制の順守を行い、適切な保護具（防護メガネ、呼吸用保護具、難燃性衣類）を着用してください。

技術仕様

• 型式: WL13472A
• ブランド: Weilong Technology
• 定格電圧: DC 24 V
• 定格消費電力: 12 W
• 動作方式: Power-on-to-hold（通電保持）
• 保持力（指定）: 0.6 kg（無励磁保持力: 0）
• 復帰時間: 0.3 s on / 0.3 s off
• 寿命: 約100,000サイクル
• 認証: CE, RoHS, ISO9001
• ハウジング材質: 炭素鋼（テフロンコーティング）
• リード線長さ: 200 mm
• 取付: 調整ネジ / フランジ固定型
• 寸法公差: +/- 0.1 mm
• 使用温度: -10°C〜100°C
• 絶縁クラス: F (155°C)
• 耐電圧試験: AC 600V 50/60Hz 2s
• 無励磁保持力: 0
• 使用率: 1–100%
• 最小発注量: 1000 個; 供給能力 約5000 個/週; 納期 約30日
• 支払条件: TT または 見返りの信用状 (LC)
• 保証: 1 年
• 積出港: Shenzhen
