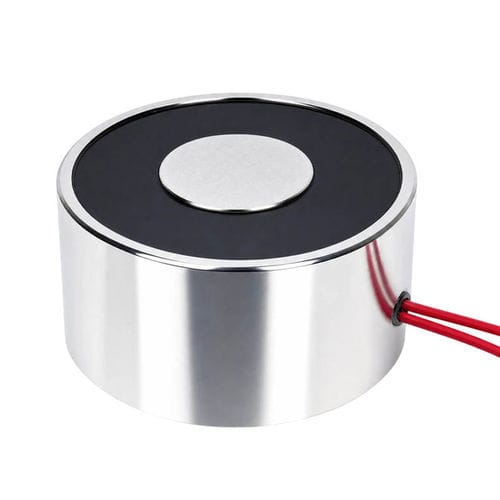

保持型ソレノイド WL8245
ロックロック自動保全

保持型ソレノイド - WL8245 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - ロック / ロック / 自動保全

お気に入りに追加する

商品比較に追加する

Weilong Intelligent Technology (Dongguan) Co., Ltd.のサイトについての詳しい情報

特徴

タイプ

保持型, 自動保全, ロック

その他の特徴

DC, 電磁式, コンパクト, 永久磁石式, 自動装置用, 高性能, メンテナンス不要, 電源障害, 24V, ブレーキ用, 高出力

電圧

最大: 24 V

最少: 12 V

強度

1,900 N

詳細

概要
永久保持用電磁石は、永久磁石と切替可能なコイルを組み合わせ、連続通電なしで高い保持力を実現するハイブリッド装置です。通電は切替時のみ発生するため、省エネルギーが求められる安全機器や大型クランプ、搬送・自動化用途に適しています。

主な特長

連続消費がほとんどない高い保持力
永久磁石と電磁コイルのハイブリッド設計（通電で解除）
停電時でも保持するフェールセーフ性能
機械や自動化システムへの組込みが容易なコンパクト形状
メンテナンス負担が少ない耐久設計

製品概要と動作原理
本体は永久磁石による静的な磁界と、電気的に制御されるコイルを組み合わせます。永久磁石が基礎的な保持力を提供し、コイルに短時間の通電パルスを与えることで磁束を変化させ（または極性を打ち消し）荷重を解放します。切替時のみエネルギーを消費し、切替後は保持状態に戻ります。

用途

CNC加工のワークホルディング（磁気クランプ）
ロボットや自動ピック＆プレースでの鉄系ワークの位置決め・把持
板金や組立体の搬送・保持・移動
自動車生産での溶接前の位置決め・保持
セキュリティ、フェールセーフ施錠、産業用ブレーキ
省エネかつフェールセーフな保持が求められるAGV等の自動搬送装置

利点と欠点

利点：切替時のみの低消費電力、停電時の保持、コンパクトで高い磁力、低メンテナンス、長寿命の可能性
欠点：単純な電磁石に比べ製造が複雑でコスト高、制御回路が複雑になる場合がある、設計によっては切替速度がソレノイドより遅い、温度や対象材質に依存、対象は鉄系素材に限定

トラブルシューティングおよび運用上の注意

保持力低下：接触面の油汚れ、ほこり、さびや隙間を確認し、面を平滑・清掃する
解除しない：コイルの励磁、電圧、パルス時間を確認し、コイル抵抗を測定する
過熱：過度な切替や不適切なデューティでは発熱するため、デューティを守り頻繁な切替時は冷却を行う
機械的なズレ：フラックス経路を最適化するために接触面の整列を確認する
解除時の残留力：ごく小さな残留磁力が残る場合があるため、脱磁パルスや薄い非磁性シムの併用を検討する

データシート（抜粋）
WL-8425 Permanent Holding Electromagnet Products Data Sheet
製品名：Permanent Holding Electromagnet
絶縁クラス：B
型番：WL-8425-24V
耐電圧試験：AC750V/2S
寸法：Ø82 x H45
寿命：>500,000サイクル
保持力：1900 N
納期：在庫があれば3～5日
電圧：DC 12V / 24V
消費電力（切替時）：43 W
サンプル注文：可
最小発注量：200 PCS
デューティ：10%
保証：2年
リード線：下端より出し 25 cm またはカスタム
原産地：中国広東省東莞市
動作形式：通電で解除
表面処理：電気めっき（亜鉛めっき）
取付ネジサイズ：M5 x H19
材質：鋼・エナメル線
正味重量：168 g
認証：CE / ROHS
