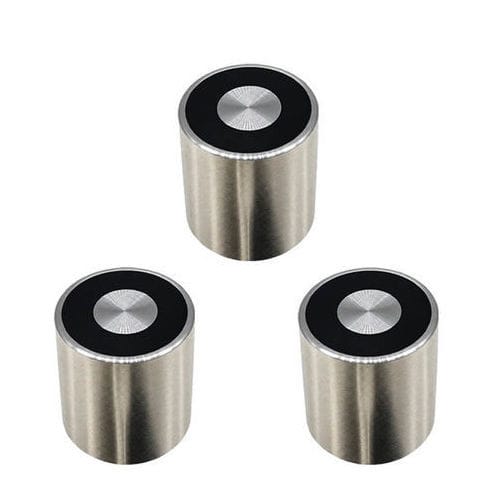

双安定吊り上げ電磁石 WL1212

ハンドリング電磁式

製品概要
保持用工業マグネットは、工業環境で鉄磁性部品を保持、位置決め、固定するために設計されています。WL1212（Weilong Technology）はDC12Vまたは24Vで使用可能、定格3～5W、ネジ取付方式、炭素鋼ハウジングによる機械的保護を備えます。

動作原理
保持マグネットは鉄や鋼などの鉄磁性材料を引き付ける磁場を発生します。永久磁石式は通電不要で連続的な保持力を提供します。電磁式は磁心を囲むコイルを用い、通電時に磁場が発生して保持します。保持力は磁性材料、コイル設計、空隙（エアギャップ）、接触面積および動作条件に依存します。

用途

• 機械・製造治具：加工や溶接時の位置決め・締め付け
• 自動化システム、ロボットハンドリング装置、コンベヤシステム
• 精密な位置決めを要する組立・検査機器
• マテリアルハンドリング：金属部品の持ち上げ、仕分け、搬送
• 自動車・電子部品の治具や組立工程

製品データシート（抜粋）
Brand: Weilong Technology
Model Number: WL1212
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 3-5 W
Work Mode: Power on, Magnet on
Holding Force (N): 1 Kgs (as specified)
Working duty: 100%
Resistance: 100 Ω
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length (mm): 25 MM
Install Style: Screw Hole
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

トラブルシューティングとメンテナンス
一般的な問題と確認事項：

• 保持力が弱い：電源、エアギャップ、接触面の平坦性、適切な型番選定を確認してください
• マグネットが動作しない（電磁式）：配線、コイルの状態、制御信号を点検してください
• 過熱：過大な電流、長時間運転、放熱不足が原因の可能性があります — 電気仕様と冷却を確認してください
• 保持の不安定：接合面を清掃し、平坦であること、錆や汚れがないことを確認してください
• 機械的損傷：取り付け部やハウジングの摩耗やひび割れを点検してください

注意事項
最適な性能と寿命を得るためには、正しい取付け、定期点検、および使用条件の順守が必要です。永久磁石は連続保持において省エネルギーであり、電磁石は高速スイッチングと制御された解放を可能にします。

仕様 / 技術仕様

• Brand: Weilong Technology
• Model: WL1212
• Rated Voltage: DC 12V or 24V
• Rated Power: 3-5 W
• Work Mode: Power on, Magnet on
• Holding Force: 1 Kgs (as specified in datasheet)
• Resistance: 100 Ω
• Duty / Working duty: 100% (duty cycle 1-100%)
• Lead Wire Length: 25 mm
• Material: Superior magnet carbon steel housing
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Service Life: 100,000 cycles
• Working Temperature Range: -10°C to 100°C
• Certification: CE, ROHS, ISO9001
• Mounting: Screw hole install style
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Non-excitation Holding Force: 0
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
• Payment Terms: TT or LC at sight
