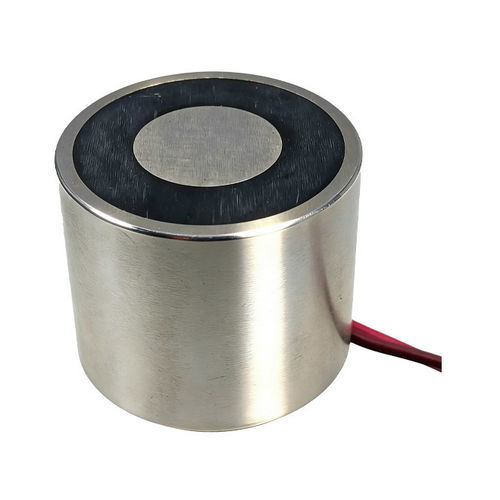

保持型ソレノイド WL3529

ロック自動保全コンパクト

製品概要
WL3529はラッチ式（双安定）電磁石で、永久磁石と電磁コイルを組み合わせ、連続給電なしで位置を保持します。DC12Vおよび24Vの仕様があり、寸法はØ35×29 mm、保持力は30 kg（約300 N）です。消費電力の最小化と停電時の確実な保持を求める組込み・自動化用途向けに設計されています。

主な用途

• 産業用オートメーションおよびインテリジェント制御システム
• 安全ロック機構・アクセス制御
• バッテリ駆動機器や電力分配システム
• ロボット・スマート製造モジュール
• 医療機器、交通システム、自動販売機、組込みコントロール

利点

• 非常に低い消費電力：切替時のパルスのみ通電
• 停電時も保持力を維持し安全性を向上
• 通電時間が短いためコイル発熱が少なく寿命が延びる
• Ø35×29 mmのコンパクト設計で狭小スペースに対応
• 適切な極性制御回路で迅速かつ確実に切替可能

制限事項 / 注意点

• 解除には極性反転（逆電流）等の制御回路が必要で、システム設計が複雑化する
• 磁気バランスや構造設計は単純な電磁石より複雑
• 永久磁石部品により初期コストが高くなる可能性がある
• エアギャップや取り付け面の平滑性に敏感で、誤った駆動が切替を妨げる
• 高温では永久磁石の性能が低下する可能性がある

ラッチ式電磁石の選定方法

• 必要な保持力（N）を定義：荷重、接触面状態、安全率（通常2–3倍）、エアギャップを考慮
• 電圧とドライバ互換性を選定：一般的に12V/24V DC。パルス駆動と極性反転対応を確認
• 使用率と切替プロファイルを確認：1時間/日あたりのサイクル数、パルス長（ms）、熱限界を見積もる（推奨Duty 10%）
• 機械的寸法と取付を確認：Ø35×29 mm、取付ネジ M5×H19、リード線の位置と長さ
• 環境評価：動作温度、湿気、粉塵/油の影響および要求IP等級
• 信頼性確認：寿命（>500,000サイクル）、絶縁クラスB、Hi-Pot AC750V/2s、試験レポート
• 必要に応じたカスタマイズを依頼：保持力範囲、電圧、リード長、防水加工、表面処理、取付変更等

FAQ — よくある質問と回答

• ラッチ式電磁石とは？ — 永続磁石と切替用コイルにより連続通電なしで状態を保持する双安定の磁気アクチュエータです。
• 通常の電磁石とどう違う？ — 通常型は保持に連続電流が必要だが、ラッチ式は電源断後も保持する点が異なる。
• 解除に逆極性が必要か？ — はい。逆極性または適切なコイル制御で解除します。
• 対応電圧は？ — 主にDC12VおよびDC24V（カスタム電圧応相談）。
• 停電時に安全か？ — はい。正しく取り付けられていれば電源断時にも保持力を維持します。

製品仕様（概要）
製品名：Permanent Electromagnet
型番：WL3529（データシートではWL-3529-24V表記あり）
寸法：Ø35 × H29 mm
保持力：30 kg（≈300 N）
電圧：DC 12V / 24V
消費電力（パルス）：28 W
推奨使用率：10%
絶縁クラス：B
耐電圧試験（Hi-Pot）：AC 750V / 2s
寿命：>500,000サイクル
重量：168 g
取付ネジ：M5 × H19
リード線：底部出口 25 cm（カスタム可）
動作形式：通電で解除（リセットに極性反転が必要）
表面処理：亜鉛電気めっき
材料：鋼ボディ、エナメル線巻線
最小注文数：2 個（サンプル注文可）
保証：2 年
認証：CE、RoHS
原産地：広東省東莞市

技術仕様

• 型番：WL3529（WL-3529-24V）
• 種類：ラッチ式／永久電磁石（双安定）
• 保持力：30 kg（≈300 N）
• 電圧：DC 12V、DC 24V
• 消費電力（パルス）：28 W
• 推奨使用率：10%
• 絶縁クラス：B
• Hi-Pot：AC 750V / 2s
• 寿命：>500,000サイクル
• 重量：168 g
• 取付：M5 × H19
• リード出口：底部 25 cm（カスタム可）
• 表面：亜鉛メッキ
• 材料：鋼、エナメル線
• 動作：通電で解除（極性反転必要）
