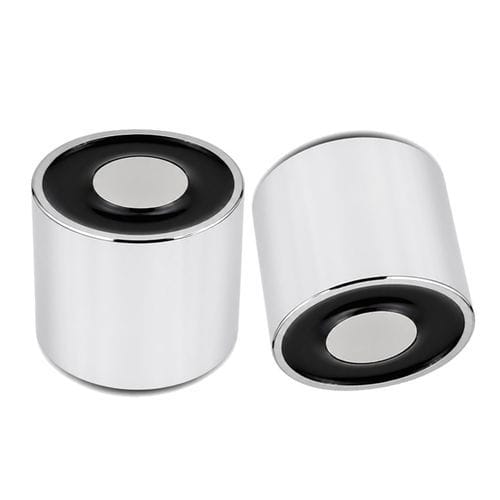

保持型ソレノイド WL2520

コンパクト放電24V

製品概要
WL2520（Weilong Technology）は通電時に鉄系部品を吸引・保持するための保持用電磁石です。通電中に磁場を発生し、通電を停止すると即座に部品を放離します。オンデマンドの磁化とコンパクトな形状を必要とする工業用途の保持、治具、搬送に適しています。

主な特長

• オンデマンド磁性：通電時のみ磁性を発揮し、即時放離が可能。
• 高い保持力対サイズ比：Ø25×20 mmのコンパクト設計で高い把持力（140 N）。
• 平坦な極面によりワークとの最適接触を実現。
• 連続運転に適した低消費電力（DCタイプ）。
• 停電時に自動で解除（安全システムに有用）。
• 対応電圧：DC 12Vまたは24V。
• 過酷環境向けの封入・耐候オプションあり。
• 高速応答：典型的には1秒未満。

製品概要と動作原理
保持用電磁石は電気エネルギーを磁力に変換し、通電中に鉄系材料を吸引して保持します。永久磁石とは異なり、磁場は通電時にのみ存在します。設計は寸法当たりの保持能力を最大化し、信頼性の高い接触のために平坦な極面を採用します。残留磁気が発生する場合があり、精密用途では考慮が必要です。

動作の仕組み
電流の入力
通電すると銅製のコイルに直流電流が流れます。
磁場の生成
励磁されたコイルが磁場を発生します。
磁場の増強
鉄心が磁場を集中・増強し吸引力を高めます。
ワークの保持
極面が接触して鉄系部品を確実に保持します。
通電停止での放離
電流が停止すると磁場が消失し、部品が放離されます。

性能に影響する主な技術パラメータ
電流および電圧値
コイルの抵抗値と巻数
鉄心の材料と形状
接触面の状態・平坦度（気隙に敏感）

代表的な用途

• 産業用自動化：加工、研削、溶接時の磁気治具。
• 搬送・選別ライン：鋼板、棒材、スクラップの保持。
• マグロック／ドアロック（非常時解除を含む）。
• ロボットエンドエフェクタによる金属部品の把持。
• 自動車組立：組立保持や溶接ジグ。
• 較正環境での精密治具・試験装置。

主要仕様（抜粋）

• ブランド: Weilong Technology
• 型番: WL2520
• 寸法: Ø25×20 mm
• 保持力: 140 N（約14 kgf）
• 定格電圧: DC 12V または 24V
• 定格電力: 3.6 W
• 抵抗: 32 Ω
• リード線長: 200 mm
• 取付: M4×6 ねじ穴
• 質量: 58 g
• 使用温度: -10°C ～ 100°C
• 寿命: 約100,000サイクル
• 認証: CE、ROHS、ISO9001

シリーズ選定（例）

• WL-0820 | Ø8×20 | 3 N | 1.6 W | 質量 6.5 g
• WL-1520 | Ø15×20 | 20 N | 1.4 W | 質量 12 g
• WL-2520 | Ø25×20 | 140 N | 3.6 W | 質量 58 g
• WL-3025 | Ø30×25 | 250 N | 4.3 W | 質量 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | 質量 331 g

利点 / 欠点

• 利点: リモートのON/OFF制御、即時の把持/放離、小型で高容量、機械的摩耗が少ない、コイル設計で調整可能。
• 欠点: 保持には継続的な電力が必要（揚程用途では安全考慮が必要）、長時間/高負荷で発熱、残留磁気の可能性、鉄系材料にのみ有効。

技術仕様

• ブランド: Weilong Technology
• 型番: WL2520
• 定格電圧: DC 12V または 24V
• 定格電力: 3.6 W
• 保持力: 140 N（約14 kgf）
• 使用率: 1–100%（使用率100%記載）
• 抵抗: 32 Ω
• リード線長: 200 mm
• 絶縁等級: B
• 使用温度: -10°C ～ 100°C
• 寿命: 約100,000サイクル
• 材料: 炭素鋼ハウジング
• 取付: ねじ穴（M4×6）
• 認証: CE、ROHS、ISO9001
