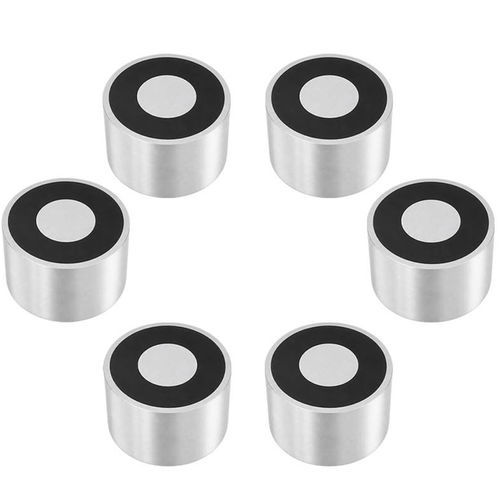

電子スイッチ永久リフティングマグネット WL5030

コンパクト電磁式

製品概要 WL5030 自動保持マグネット（Weilong Technology製）は、産業用途向けに設計された電磁保持装置です。自動化、セーフティドア、機械の保持具合のための制御された保持力を提供します。DC12Vまたは24Vのモデルがあり、 compact なカーボンスチール筐体で繰り返し運転およびシステム統合を想定しています。

動作原理 本装置は電磁コイルにより制御された磁場を発生させます。コイルに通電すると金属表面を引き付けて保持力を発生し、通電停止やリリース信号で磁場を解除します。モデルによってはセンサーやコントローラーを内蔵し、自動位置決め、タイマーリリース、インターロックが可能です。

用途

• 産業用自動化：ロボットアーム、組立機、製造ライン、搬送設備
• 製造：加工、検査、組立時の治具固定
• 扉および安全システム：防火扉、入退室管理扉、セーフティロック装置
• 電気・電子キャビネット：制御盤、配電盤、自動化機器
• 医療・研究機器、自動販売機、スマート機器
• 自動車：組立治具、試験機、自動生産システム

利点

• 手動操作不要の自動ロック/リリース制御により、処理効率と再現性を向上
• コンパクトな筐体で高く安定した保持力、ビス固定による取り付けが可能
• 電圧、出力、保持力、取り付け方法などのカスタマイズが可能
• 連続運転と制御システムへの統合を想定した設計

欠点

• 動作に電力を必要とする；連続通電は発熱を伴い、熱対策が必要になる場合がある
• 停電時は保持力が失われる（補助的な保持手段がない場合）
• 環境要因（極端な温度、腐食、衝撃）が耐久性に影響する可能性がある
• 単純な永久磁石に比べて初期コストが高い

データシート / 技術仕様 Brand: Weilong Technology
Model Number: WL5030
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 5-11 W
Work Mode: Power on, magnet on.
Holding Force (N): 50 Kgs
Working Duty: 100%
Resistance: 100 Ω
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length (mm): 50 MM
Install Style: Screw Hole
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 2 Years
MOQ: 2500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

仕様・技術データ

• 型番: WL5030
• 使用電圧: DC 12V または 24V
• 消費電力: 5-11 W
• 保持力（公称）: 50 Kgs
• 連続使用率: 100%
• コイル抵抗: 100 Ω
• 絶縁クラス: B
• 使用温度範囲: -10°C ～ 100°C
• 寿命: 約100,000サイクル
• 筐体: カーボンスチール；ねじ穴による取り付け；リード線長さ 50 mm
