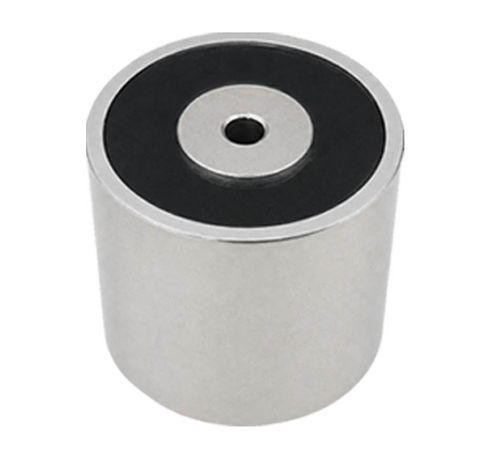

電子スイッチ吊り上げ電磁石 WL4542

ハンドリング電磁式

製品概要
Weilong Technologyの電磁クランプWL4542は、工業用自動化や製造環境で使用する電気制御の磁気保持装置で、鉄系ワークの把持、位置決め、固定に設計されています。オン/オフの高速制御が可能で、ロボットグリッパー、治具、溶接ジグ、搬送システムに組み込めます。

動作原理

• コイル駆動：電流がコイルを通り、鉄芯周辺に磁場を生成します。
• 磁気吸引：生成された磁場が芯を磁化し、鋼材や磁性ワークを保持します。
• オン/オフ制御：電源を断つと磁場が消え、ワークは即座に解放されます。
• 保持力はコイル出力、芯材、エアギャップ、接触面積、供給電圧に依存します。

用途

• ロボットグリッパーや自動化のエンドエフェクター。
• CNC機械や加工センターでのワーク保持・治具固定。
• 溶接ジグや組立治具による再現性の高い位置決め。
• 材搬送装置、包装機、板金加工ライン。

利点

• 把持・解放を電気的に瞬時に制御可能。
• コンパクト設計で精密な位置決めが可能。
• 可動部が少なく長寿命。
• 自動化システムへの組み込みが容易。

欠点／注意点

• 保持力を維持するには継続的な電源が必要で、長時間保持では消費電力が増加する。
• 連続運転ではコイルが発熱するため、熱対策が必要。
• エアギャップや接触面の不整合に敏感で、接触面は清潔に保つ必要がある。
• 電源喪失で即座に解放されるため、必要に応じてフェイルセーフを検討する。

トラブルシューティングと保守

• 磁力がない：電源、配線、コイル抵抗を確認する。
• 保持力が低い：大きなエアギャップ、汚れ、誤った電圧、コイル損傷を点検し、接触面を清掃して設置状態を確認する。
• 過熱：適切なデューティサイクルを選択し、冷却や放熱対策を行う。
• 動作不安定：取り付けの確実性、電気接続を点検し、振動を低減する。
• 応答が遅い：制御供給と電圧安定性を確認する。
• 保守：配線とコイルの状態を点検し、接触面を清掃、温度を監視する。

仕様／技術仕様

• Brand: Weilong Technology
• Model Number: WL4542
• 定格電圧：DC 12V または 24V
• 定格消費電力：2–5 W
• 動作モード：Power on → magnet on
• 保持力：20 kg
• 稼働率：100%
• 抵抗：100 Ω
• 寿命：100,000 サイクル
• 認証：CE、RoHS、ISO9001
• 材質：高性能マグネット、炭素鋼ハウジング
• リード線長さ：50 mm
• 取付方式：ねじ取付
• 寸法公差：±0.1 mm
• 防水性：なし
• 絶縁クラス：B
• 耐電圧試験：AC 600 V 50/60 Hz 2 s
• 無励磁時保持力：0
• 使用温度：-10 °C〜100 °C
• デューティサイクル範囲：1–100%
• ねじ深さ：N/A
• 支払条件：TT または L/C 見返り
• サンプル注文：可
• 保証：2年
• 最小発注数量：2000 個
• 供給能力：週 5000 個
• 納期：30 日
• 積出港：Shenzhen
