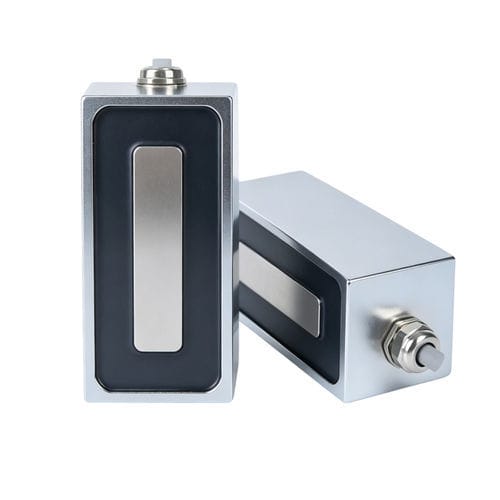

電子スイッチ吊り上げ電磁石 WL10050

板金用ハンドリングコンパクト

製品概要
WL10050は、産業用途の吸着および吊り上げに適した長方形電磁石です。長方形コアは円形コアより接触面積が大きく、鋼や鉄などの強磁性材料に対して安定した保持力を提供します。

主な特長

• 高い保持力：保持力の目安は約80 kg。
• DC電圧オプション：DC 12V、18V、24V（他の電圧は要相談）。
• コンパクト設計：長方形形状により表面接触が容易で効率的に組み込み可能。
• 使用可能性と温度：連続運転対応（1–100%）で動作温度範囲は−10°C〜100°C。
• 構造：炭素鋼ハウジング、被覆銅コイル、リード線200 mm、ネジ穴取り付け。

WL10050 製品詳細
本機は通常、鉄心、被覆銅コイル、保護ケースで構成されます。指定のDC電圧を印加して動作し、磁力は電流に比例して変化します。反残留磁気設計や耐腐食コーティングなどのオプションを備えたバリエーションもあります。

技術仕様（抜粋）
Brand: Weilong Technology
Model: WL10050
定格電圧(V): DC 12V、18V、24V
定格電力(W): 14–20 W
保持力: 80 kg
抵抗: 68 Ω
リード線長: 200 mm
絶縁クラス: B
動作温度: −10°C〜100°C
使用率: 1–100%（連続使用モデルあり）
耐用回数: 約100,000サイクル
取り付け: ねじ穴
防水: なし（オプションコーティングあり）
認証: CE、RoHS、ISO9001
MOQ: 1000個 / 納期: 約30日 / 供給能力: 週5000個

長所と短所

• 長所：円形磁石より接触面が大きく保持力が高い。電流による精密制御が可能。コンパクトでカスタマイズ可能（電圧/サイズ/力）。
• 短所：吸着を維持するには継続的な電源が必要。長時間使用で過熱の可能性（熱管理推奨）。強磁性材料にのみ作用。設計不良や過負荷でコイルが損傷する恐れ。

トラブルシューティング

• 1. 磁力低下
  • 原因：電圧不足/不安定、接触不良や空隙、コイルの経年劣化。
  • 対策：電源を安定化する。接触面を平らにする。錆や汚れを除去。コイルを修理または交換する。
• 2. 過熱
  • 原因：長時間通電、冷却不足、高温環境。
  • 対策：使用率を守る。電圧/電流を確認。冷却を追加、または高温仕様を選択。
• 3. 動作しない
  • 原因：電源故障、コイル損傷、制御回路の不具合。
  • 対策：配線と電源を点検。コイルをテスターで測定。故障部品を交換。
• 4. 解除が遅い/残留磁気
  • 原因：残留磁気、制御回路の設計、磁性材料の残留磁束。
  • 対策：逆極性パルスや脱磁回路を使用。バネ等の機械的解除を追加。低残留磁気コアを選定。
• 5. 消費電力が多い
  • 原因：不適切な電圧/電流、劣化した絶縁、不効率なコイル設計。
  • 対策：適切な電源を使用。絶縁を点検。省エネモデルに交換。
• 6. 取り付け/機械的問題
  • 原因：ネジの緩み、振動、誤った取り付け。
  • 対策：締結具を確実に固定。防振対策を追加。正しい取付を行う。
• 7. コイル損傷・焼損
  • 原因：過電圧/過電流、過熱、絶縁破壊。
  • 対策：ヒューズ/サーモスタット等の保護を導入。電圧調整機を使用。焼損コイルは交換。
• 8. 残留磁場
  • 原因：コアのヒステリシス、連続励磁。
  • 対策：抗残留設計、逆パルス、適切なコア材を選定。

用途
金属部品の位置決めを行う自動化・ロボット分野、鋼板の搬送・吊り上げ、包装・仕分けシステム、磁気ロック、自動車の溶接・検査治具、磁気クランプや治具などで使用。特殊仕様のカスタム設計も対応可能。

技術仕様

• Brand: Weilong Technology
• Model: WL10050
• 定格電圧: DC 12V、18V、24V（他のDCオプションあり）
• 定格電力: 14–20 W
• 保持力: 80 kg（目安）
• 抵抗: 68 Ω
• リード線長: 200 mm
• 絶縁クラス: B
• 動作温度: −10°C〜100°C
• 使用率: 1–100%（連続運転モデルあり）
• 耐用回数: 約100,000サイクル
• 材質: 炭素鋼ハウジング / 磁性鋼コア
• 取り付け: ネジ穴
• 認証: CE、RoHS、ISO9001
• MOQ / 納期 / 供給: 約1000個 / 30日 / 週5000個
