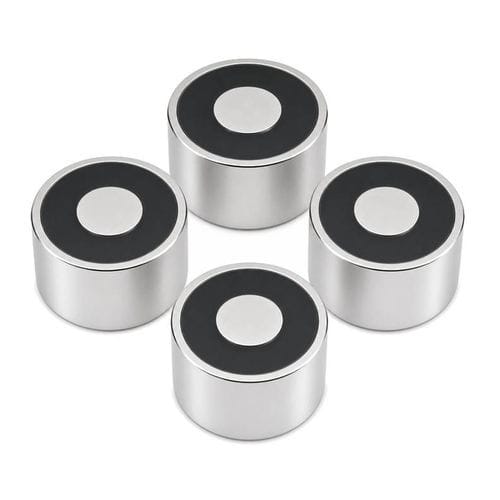

電子スイッチ吊り上げ電磁石 WL1811

ハンドリング電磁式

製品概要
WL1811は、印加時に強力に鉄系部材を保持することを目的とした直流保持電磁石です。エナメル銅線のコイルを鉄心に巻き、鋼製ハウジングに収めた構造です。円形、方形、平型、カスタム設計が可能で、保持力は数ニュートンから数千ニュートンまで対応します。標準電圧：6V、12V、24V、48V（直流）。防水仕様、高温対応巻線、耐食処理、ケーブル長やコネクタ、取り付け穴のカスタム対応が可能です。連続運転または間欠運転仕様で設計でき、産業用オートメーション、ロボティクス、セキュリティ、工作機械等に適用されます。

動作原理

• 銅巻線に直流電圧を印加します。
• コイルに電流が流れ、鉄心が磁化されます。
• ハウジングが磁束を接触面に導き、磁気回路が鋼材を通して閉じます。
• 発生する吸引力が対象を保持し、電源を切ると磁場が消え放出されます。
• 一部モデルは残留磁気を低減する設計や脱磁回路を備え、より速い確実な放出が可能です。

主な特長

• サイズに対して高い保持力。
• 保持容量に対する低消費電力。
• 高速なオン/オフと高い再現性。
• 狭いスペースへの取り付けに適したコンパクト設計。
• 電圧、保持力、寸法のカスタマイズが可能。
• 防水・耐食処理のオプションあり。

産業用途

• 工場自動化：組立、溶接、加工、検査のワーク固定・位置決め。
• ロボティクス：鋼部品の把持・供給用エンドエフェクタ。
• 包装・搬送：一時保持や材料移送。
• 医療・検査機器：信頼性の高い磁気クランプを必要とする装置。
• セキュリティ：電磁錠、出入管理、耐火扉保持。
• 治具、CNC機械、半導体装置、自動倉庫など。

利点と注意点

• 利点：高い保持力、迅速な切替、コンパクト、簡易な電子制御、カスタマイズ対応。
• 注意点：保持には継続的な通電が必要（代替設計を除く）、空隙や不均一・汚れた面では力が低下する可能性、定格外の運転で過熱の恐れ。

トラブルシューティング / よくある問題

• 保持力が弱い：供給電圧を確認、接触面を清掃・平滑化、空隙を排除しコイル状態を点検。
• 磁力が出ない：配線、コネクタ、ヒューズ、コイルの導通、電源出力を点検。
• 過熱：使用サイクルを確認、換気を改善するか連続運転仕様を使用。
• 放出が遅い / 残留磁気：脱磁回路や低残留設計を検討。
• 異音・振動：取付金具、整列、接触面を点検。
• 断続動作：端子の緩み、ケーブル損傷、電圧の安定性を確認。

技術仕様（抜粋）
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

技術仕様

• 型番: WL1811
• 製品種別: 直流保持電磁石
• 寸法: Ø18 x H11
• 保持力: 30 N
• 電圧オプション: DC 12V / 24V（標準；6Vおよび48Vも一般的）
• 消費電力: 43 W
• 使用率: 10%（連続運転モデルあり）
• 絶縁クラス: B
• 耐電圧(Hi-pot): AC 750V / 2s
• 寿命: >500,000 サイクル
• 表面: 電気めっき（亜鉛コーティング）
• 取付ねじ: M5 x H19
• リード線: 標準 下端出し 25 cm（カスタマイズ可）
• 材料: 鋼製ハウジング、エナメル銅線
• 正味重量: 168 g
• 認証: CE, RoHS
