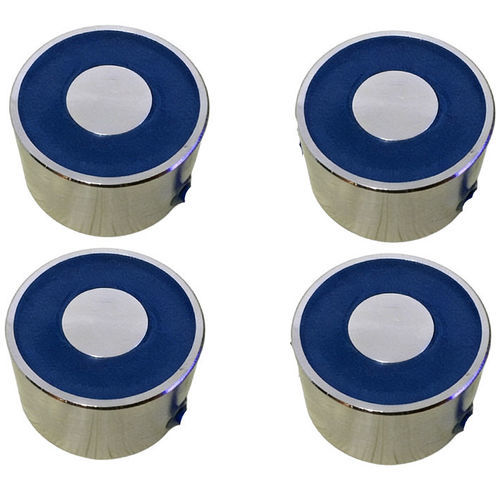

保持型マグネット WL4025円筒自動車用電子機器用
お気に入りに追加する
商品比較に追加する
特徴
- 形状
- 円筒, 保持型
- 応用
- 電子機器用, 自動車用, 医療用
- その他の特徴
- コーティング付, ニッケルコーティング, エポキシ コーティング, 亜鉛系めっき, モールド, ケース入り
詳細
概要
円形保持電磁石は、直流電源で駆動される電磁石で、強磁性金属の制御された保持を目的としています。円形は磁場を均一に分布させ、平坦な金属面との安定した作用を実現します。本製品は産業用途向けで、連続運転仕様、電圧・ケーブル径・長さのカスタム、表面処理のオプションがあります。
主要特長
内部の銅コイルに電流が流れるときのみ磁力を発生し、永久磁石ではありません。コンパクトな円形ボディで高い保持力を提供し、産業向けの密閉構造、連続運転対応のバリエーション、耐食性を高める亜鉛（またはニッケル/エポキシ）コーティングを備えます。電力および熱特性は電圧と使用率（デューティサイクル）により最適化できます。
利点
欠点
用途
データシート（抜粋）
Brand: Weilong Technology
Model Number: WL 4025
Rated Voltage (V): DC 24V
Rated Power (W): 4.5 W
Work Model: Holding Suction
Attraction Force: 3500 GF
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 約500,000サイクル
Certification: CE, ROHS, ISO9001
Material: 炭素鋼ハウジング 亜鉛めっき（ニッケル/エポキシ選択可）
Lead Wire Length (mm): 200（カスタム可）
Install Style: screw（ねじ深さ M5 * 6）
Tolerance of Dimension: +/- 0.1 MM
Water-proof: yes（密閉）
Insulation Class: F（155°C）
Hi-Pot Test: AC 600V 50/60Hz 2s
Resistance: 132 ohm
Working Temperature: -10°C〜100°C
Duty Cycle: 1–100%（連続運転対応あり）
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 週あたり5000個
Delivery Time: 30 Days
Port of Loading: Shenzhen
性能と選定に関する注意
公表されている保持力は理想条件（平滑で平らな低炭素鋼、完全接触、隙間なし）で測定されています。実際の条件（塗装、錆、薄板、表面粗さ）では力が低下しますので、30〜50%の安全マージンを推奨します。標準の直流電圧は12V、24V、48Vで、産業用オートメーションでは24V DCが一般的です。連続運転（100% ED）仕様は適切な放熱および熱管理が必要です。
特性 / 技術仕様
円形保持電磁石は、直流電源で駆動される電磁石で、強磁性金属の制御された保持を目的としています。円形は磁場を均一に分布させ、平坦な金属面との安定した作用を実現します。本製品は産業用途向けで、連続運転仕様、電圧・ケーブル径・長さのカスタム、表面処理のオプションがあります。
主要特長
内部の銅コイルに電流が流れるときのみ磁力を発生し、永久磁石ではありません。コンパクトな円形ボディで高い保持力を提供し、産業向けの密閉構造、連続運転対応のバリエーション、耐食性を高める亜鉛（またはニッケル/エポキシ）コーティングを備えます。電力および熱特性は電圧と使用率（デューティサイクル）により最適化できます。
利点
- 直流電源で保持力を制御可能。瞬時にオン/オフが可能。
- 小型ながら高い保持力。連続運転（100% ED）仕様あり。
- 密閉構造と耐食コーティングで産業環境に適合。
- 仕様に従って使用すればメンテナンスは低く、寿命は長い。
欠点
- 保持力を維持するには継続的な電源が必要。電源断時は保持しない。
- 長時間使用で発熱する可能性があるため、連続運転では適切な熱管理が必要。
- 保持力は接触面の状態（平滑性、塗装、錆）や材質（強磁性であること）に大きく依存する。
- 鋼種や磁気回路により残留磁性が発生する場合がある。
用途
- 産業用オートメーション：加工、溶接、組立時の金属部品の保持。
- 安全ロックやアクセス制御、産業用ドアの電磁ロック。
- ロボティクス：組立やハンドリング工程での鋼部品の保持。
- 輸送機器、自動販売機、医療・研究機器など、安定で低ノイズの保持が求められる用途。
データシート（抜粋）
Brand: Weilong Technology
Model Number: WL 4025
Rated Voltage (V): DC 24V
Rated Power (W): 4.5 W
Work Model: Holding Suction
Attraction Force: 3500 GF
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 約500,000サイクル
Certification: CE, ROHS, ISO9001
Material: 炭素鋼ハウジング 亜鉛めっき（ニッケル/エポキシ選択可）
Lead Wire Length (mm): 200（カスタム可）
Install Style: screw（ねじ深さ M5 * 6）
Tolerance of Dimension: +/- 0.1 MM
Water-proof: yes（密閉）
Insulation Class: F（155°C）
Hi-Pot Test: AC 600V 50/60Hz 2s
Resistance: 132 ohm
Working Temperature: -10°C〜100°C
Duty Cycle: 1–100%（連続運転対応あり）
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 週あたり5000個
Delivery Time: 30 Days
Port of Loading: Shenzhen
性能と選定に関する注意
公表されている保持力は理想条件（平滑で平らな低炭素鋼、完全接触、隙間なし）で測定されています。実際の条件（塗装、錆、薄板、表面粗さ）では力が低下しますので、30〜50%の安全マージンを推奨します。標準の直流電圧は12V、24V、48Vで、産業用オートメーションでは24V DCが一般的です。連続運転（100% ED）仕様は適切な放熱および熱管理が必要です。
特性 / 技術仕様
- Brand: Weilong Technology
- Model: WL 4025
- Rated Voltage: DC 24V
- Rated Power: 4.5 W
- Attraction Force: 3500 GF
- Work Model: Holding suction（電磁保持）
- Service Life: 約500,000サイクル
- Material / Housing: 亜鉛めっきの炭素鋼ハウジング（ニッケル/エポキシ選択可）
- Lead Wire Length: 200 mm（カスタム可）
- Install Style: ネジ取付（ねじ深さ M5 * 6）
- Ingress / Water-proof: yes（密閉）
- Insulation Class: F（155°C）
- Resistance: 132 ohm
- Operating Temperature Range: -10°C〜100°C
- Duty Cycle: 1–100%（連続運転可）
- Reset Time: 1 s
- MOQ / Supply: MOQ 1000 pcs；供給能力 約5000 pcs/週
- Typical Delivery Time: 30 days
